Регуляторы давления газа, типы 08/1, 09/1 и с 1/1 по 5/1

Технические характеристики

Weishaupt
тип
Тип
регулятора
давления
DN Форсунка
мм
Дюйм Макс.
входное
дав. бар
Выходное
давление
в мбар
Цвет
пруж.
Диапазон
настройки
мбар
Идент.
номер
продукта
Вес,кг
прим.
Номер
заказа
06/1 133-5-72 25 3,0 1/8" 4,0 30 - 70 зелёный 140 - 450 CE-0085 AQ 1090 15 151 336 2666/0
07/1 133-5-72 25 4,7 3/16" 4,0 30 - 70 зелёный 140 - 450 CE-0085 AQ 1090 15 151 336 2667/0
08/1 133-5-72 25 6,3 1/4" 3,0 30 - 70 зелёный 140 - 450 CE-0085 AQ 1090 15 151 336 2646/0
09/1 133-5-72 25 12,5 1/2" 1,5 30 - 70 зелёный 140 - 450 CE-0085 AQ 1090 15 151 336 2647/0
1/1 233-12-5-72 50 10 3/8" 4,0 70 - 140 зелёный 140 - 450 CE-0085 AQ 1092 27 151 336 2648/0
2/1 233-12-5-72 50 12,5 1/2" 4,0 70 - 140 зелёный 140 - 450 CE-0085 AQ 1092 27 151 336 2649/0
3/1 233-12-5-72 50 20 3/4" 2,5 70 - 140 зелёный 140 - 450 CE-0085 AQ 1092 27 151 336 2650/0
4/1 233-12-5-72 50 25 1" 1,0 70 - 140 зелёный 140 - 450 CE-0085 AQ 1092 27 151 336 2651/0
5/1 244-12-5-72 50 27,5 - 4,0 70 - 140 зелёный 140 - 450 CE-0085 AQ 1094 31 151 336 2652/0

Функциональное описание регулятора давления

Мембрана регулятора давления (6) приводит в движение тарелку клапана (22) с помощью стержня (23). Выходное давление передается по импульсной линии (17) под мембрану (6). Это давление устанавливается регулировочным винтом (3) и может регулироваться изменением нагрузки пружины (5). При нулевом расходе регулятор давления (2) закрыт Тарелка клапана (22) герметично перекрывает форсунку (19). До подачи газа регулятор (2) открыт Настроенная сила сжатия пружины прижимает мембрану со стержнем клапана (23) книзу. Тарелка (22) при этом отходит вверх от форсунки. При прохождении газа через форсунку (19) возможно увеличение передаваемого по импульсной линии давления под мембраной. И если это давление превышает силу сжатия пружины, то клапанный стержень (23) поднимается вместе с тарелкой (22) и сужает кольцевой зазор на форсунке (19). Поток газа ограничивается. Давление прекращает расти. Когда в результате уменьшения потока газа давление за форсункой падает, сечение клапана под действием силы сжатия пружины снова увеличивается.

Функциональное описание предохранительного запорного клапана (ПЗК)

В случае повреждения форсунки (24) или заклинивания системы рычагов (19) давление в зоне перемещения мембраны (16) и за форсункой (24) может повышаться лишь до тех пор, пока не сработает и не прервёт подачу газа встроенный предохранительный запорный клапан.

Исполнительный механизм (13) предохранительного запорного клапана соединен с болтом переключения (29), нагруженным пружиной. Он перемещает тарелку клапана (25). Давление в задней камере регулирующей части снижается за счет импульсной линии и благодаря дроссельному воздействию управляющего отверстия (11) не увеличивается определенное время, так что даже при резком снижении мощности и связанным с этим кратковременным повышением давления предохранительный запорный клапан не закрывается.

Если давление повышается и превышает настроенное с помощью пружины (12) значение, то исполнительный механизм (13) преодолевает мёртвую точку болта переключения (29). Пружина (27) прижимает тарелку клапана (25) к седлу, подача газа блокируется.

Камера исполнительного механизма отделена от камеры предварительного давления кольцевой конструкцией.

Функциональное описание предохранительного сбросного клапана (ПСК)

Сбросной клапан (17) имеет такие размеры, что при неисправности регулятора проходящий через форсунку (24) поток может выводиться на открытый воздух без недопустимого повышения давления подпора. Сбросное давление превышает выходное давление примерно на 30 мбар ± 10%. Сброс осуществляется через сбросную линию (8) на открытый воздух.

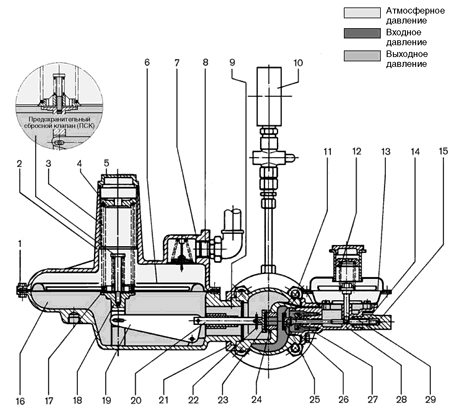

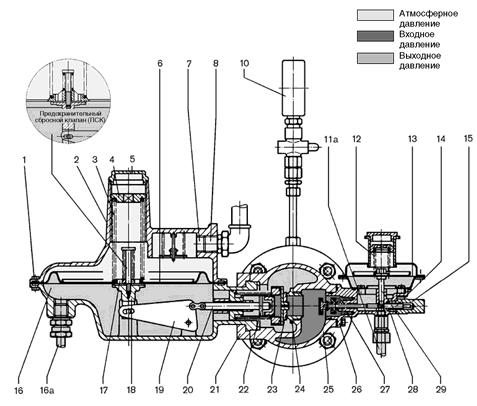

Тип 5/1

Тип 06/1- 09/1 и 1/1 по 4/1

Обозначения

1 Винт-заглушка
2 Регулятор давления
3 Пружина регулятора
4 Регулировочный винт
5 Колпачок
6 Мембрана
7 Сбросное отверстие
8 Подключение атмосферной линии
9 Соединительный канал
10 Входной и выходной манометры с кнопочным краном
11 Управляющее отверстие
11а Импульсная линия (ПЗК)
12 Пружина ПЗК
13 Исполнительный механизм ПЗК
14 Стержень клапана
15 Колпачок
16 Зона перемещения мембраны
16а Импульсная линия (регулятор давления)
17 Предохранительный сбросной клапан (ПСК)
18 Фиксатор мембраны
19 Рычажная система
20 Направляющая клапана
21 Фланцевое соединение
22 Шплинт
23 Тарелка клапана
24 Форсунка
25 Тарелка ПЗК
26 Фланцевое соединение
27 Запорная пружина
28 Предохранительный запорный клапан (ПЗК)
29 Болт переключения
