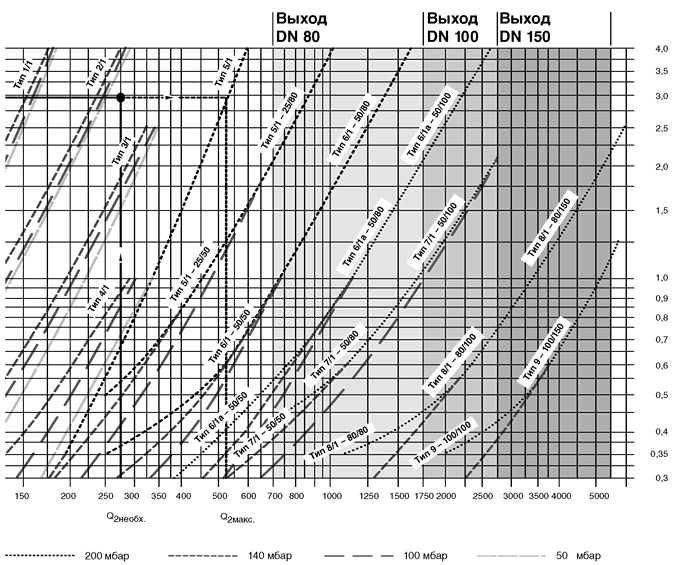

Диаграмма подбора регулятора высокого давления газа

С помощью этой диаграммы можно выбрать необходимый тип регулятора. Должны быть известны:

• Вид газа (теплота сгорания, плотность)
• Мощность горелки Weishaupt
• Входное давление [бар]
• Необходимое выходное давление р_а.

Определение типа осуществляется на основе диаграммы по точке пересечения характеристик расхода газа и входного давления -выбирается тип, лежащий правее от этой точки.

Если подключены газовый фильтр и шаровой кран, то потери давления на арматуре необходимо вычесть из входного значения давления (см. пример).

Пример подбора 1

Вид газа: природный газ

H_u,n=10,35 кВтч/м³,

d=0,606

Расход газа: 90 м³/ч

Входное давление р_е: 480 мбар

Выходное давление р_а: 100 мбар

(подбор арматуры)

1. Потери давления Δр на фильтре и шаровом кране DN50 (смотри диаграмму потерь давления стр. 5) примерно 1 мбар.

2. По диаграмме выбираем тип 3/1.

Пример подбора 2

Вид газа: сжиженный газ пропан

H_u=25,89 кВтч/м³, d=1,555 Мощность горелки Weishaupt: 4.556 кВт Расход V_газ: 176 м³/ч

Расход газа, рассчитан для природного газа: 275 м³/ч

(смотри стр. 9)

Входное давление р_е: 2,9 бар

1. Потери давления Δр на фильтре и шаровом кране DN50 примерно 1 мбар.

2. Подбор регулятора типа 5/1 (для регулятора типа 3/1 допустимое рабочее давление превышено).

3. Контроль: диапазон регулирования частичной нагрузки 1.500 кВт Q 2макс = 520 м³/ч (природный газ) = 520/1.557 = 333 м³/ч; пропан

Q _мин = 1.500/25,89 = 58 м³/ч Δ диапазон регулирования 1:5,7 < 1:20. Следовательно, применение возможно.

Успокоительные участки на выходе должны увеличиваться в зависимости от расхода газа, чтобы не превышалась допустимая скорость.

Замечания

Кривые расхода рассчитаны для регулирующей группы RG10. Общее отклонение при регулировании составляет 10% от выходного заданного значения. При минимальном расходе газа Qmin выходное давление pa возрастает на 10%. При максимальном расходе Qmax выходное давление pa падает на 10%.

Приборы для регулирования давления газа являются регуляторами прямого действия и имеют параметр регулирования 1:20 означающий, что наименьшее регулируемое количество расхода газа составляет 5% от максимального. Максимальный расход газа при действующем входном давлении можно найти по кривой расхода (см. пример 2).

*QBr = Горелки Weishaupt

Перерасчет данных по сжиженному, городскому и др. газам на эквивалентный расход природного газа:

Примеры:

Вид газа	Теплота сгорания Hu кВтч/м³	Плотность кг/м³	Относительная плотность d	Погрешность f
Пропан	25,89	2,011	1,555	1,557
Бутан	34,39	2,708	2,094	1,807
Городской газ 1	4,89	0,513	0,397	0,787
Городской газ 2	4,30	0,624	0,483	0,868
Городской газ 3	6,40	1,060	0,820	1,131
Городской газ 4	4,20	0,801	0,620	0,967
Применение:	Мощность горелки Weishaupt Значение для природного газа		QBr* = 1500 кВт, пропан Упропан = 1500 / 25,89 = 57,9 м³/ч Уприр.газ = 57,9 x 1,557 = 90,1 м³/ч
