Контроль герметичности магнитных клапанов Dungs VPS 504

Система контроля герметичности газовых двойных магнитных клапанов VPS 504 является дополнительным устройством безопасности. Эта система автоматически проверяет герметичность клапанов. Наличие функции контроля герметичности двойных магнитных клапанов отвечает требованиям безопасности согласно DIN 3447 и EN 1643.

Принцип работы

Система VPS 504 работает по принципу повышения давления на проверяемом участке. Контроль герметичности проводится при каждом запуске горелки Weishaupt. При поступлении сигнала от термостата или регулятора на включение горелки Weishaupt начинает работать программное устройство. В ходе выполнения программы проверки происходит автоматический контроль герметичности газовых клапанов. В случае обнаружения неисправности система выходит в аварию с соответствующей индикацией.

Ход программы

1. Состояние покоя

Клапаны 1 и 2 DMV (см. схему справа) закрыты.

2. Повышение давления

Встроенный насос системы VPS 504 повышает давление газа на испытываемом участке на 20 мбар относительно давления на входе в клапан 1. В течение времени проверки дифференциальное реле проверяет участок на герметичность. При достижении необходимого давления насос выключается (окончание проверки). Запуск горелки Weishaupt разрешается по истечении времени проверки, которое составляет от 10 до 26 секунд в зависимости от объема испытываемого участка (макс. 4 л).

Результаты контроля

Если проверяемый участок герметичен, то максимум через 26 секунд происходит замыкание контактов на автомате горения, горелка Weishaupt запускается. На VPS 504 горит желтая сигнальная лампа. Если участок не герметичен или в течение времени испытания не происходит повышение давления на 20 мбар, то система VPS 504 выходит в режим аварии. Загорается красная сигнальная лампа. После кратковременного отключения электропитания во время проверки герметичности или во время работы горелки Weishaupt автоматически происходит запуск системы контроля герметичности клапанов.

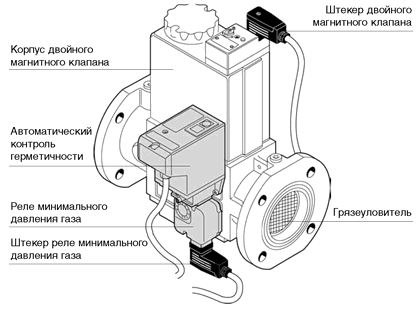

Участок газовой арматуры с двойными магнитными клапанами и системой контроля герметичности VPS 504

Обозначения:

Двойной магнитный клапан Dungs DMV
Система контроля клапанов Dungs VPS
Горелка Weishaupt
