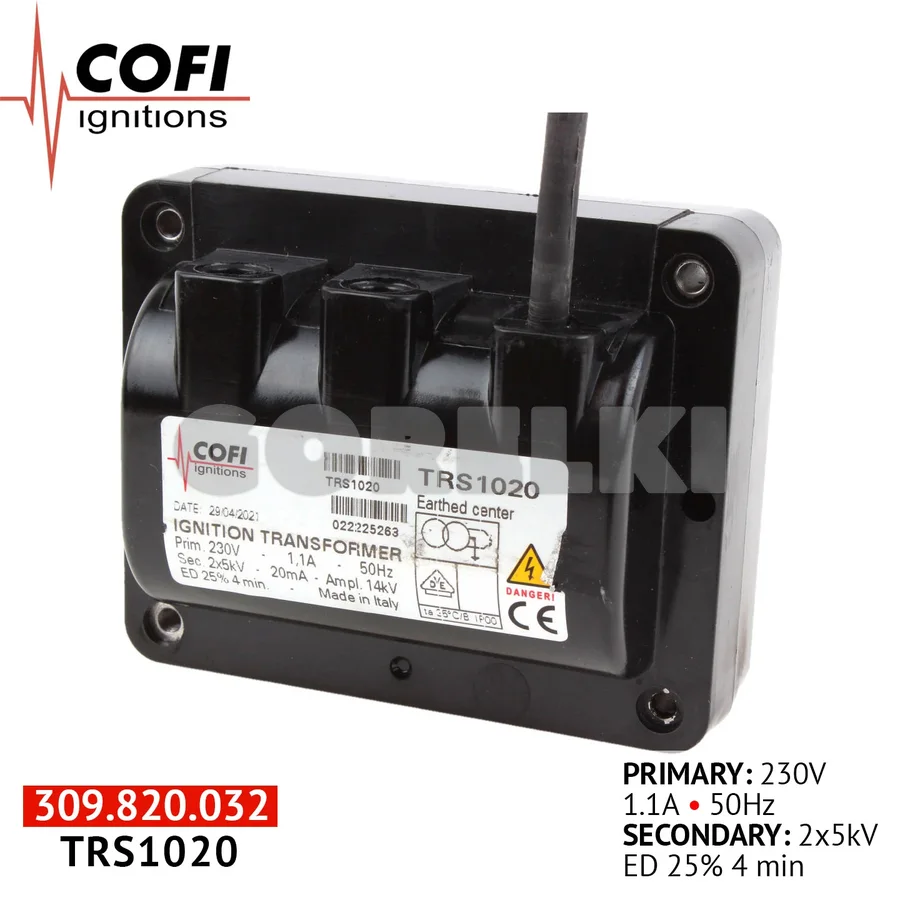

Трансформатор Cofi TRS1020

Когда его меняют

• На пластике корпуса появились трещины или расслоение, особенно у высоковольтных выводов. Видимое повреждение корпуса почти всегда идёт рука об руку со скрытым повреждением обмотки внутри.
• Розжиг стал капризным: то с первой попытки, то с третьей, без видимой системы: ослабленная обмотка не держит нужное напряжение под нагрузкой, хотя на холостом ходу может выглядеть нормально.

Что проверить перед заказом

• Длину и тип низковольтного подключения: разъём или клеммы под винт должны совпадать с тем, что уже разведено в жгуте горелки
• Каким питанием управляется трансформатор в вашей схеме: платы электронного розжига часто дают на трансформатор постоянный ток низкого уровня, а не сетевое напряжение

Что важно при подборе

Два высоковольтных вывода: каждый электрод получает напряжение напрямую, без возврата через корпус, и заменить такую схему одновыводной без переделки проводки не выйдет. Цикл 25 % говорит, что трансформатор сделан под кратковременный розжиг, несколько секунд в начале пуска; если оставить его под напряжением постоянно, обмотка перегреется. Напряжение розжига 5 кВ.

Важно

Прямого контакта с газовым трактом нет, но 5 кВ на выводах дают ощутимый разряд: снимать и ставить трансформатор только при обесточенной горелке.
