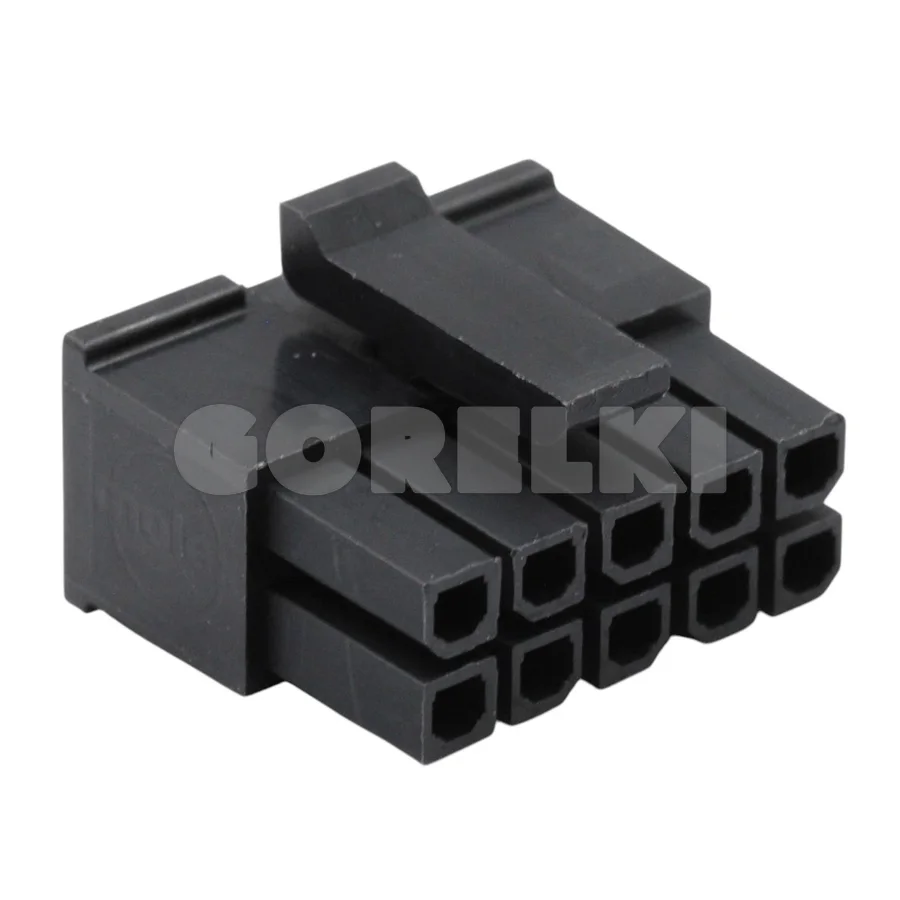

Разъем Molex Micro-fit 10 pin 00430251000

По каким признакам меняют

Чем больше контактов в колодке, тем чаще отказ выглядит загадкой: оборудование ведёт себя странно, ошибки разные, а при шевелении жгута картина меняется. Смотрят на разъём: подгоревшее гнездо (обычно то, через которое идёт самый большой ток), потемневший пластик, окисел на контактах, люфт половинок относительно друг друга. Треснувший фиксатор тоже повод к замене, вибрация постепенно разведёт соединение.

Как не ошибиться при подборе

• Пересчитайте контакты на снятой детали: у этой колодки их десять, соседние типоразмеры выглядят почти так же.
• Определите серию: Micro-Fit мельче Mini-Fit, шаг у них разный и одно в другое не вставляется.
• Уточните, что нужно, часть со штырьками или ответная часть с гнёздами.
• Посчитайте, сколько понадобится обжимных контактов, они обычно идут отдельной позицией.

Что учесть при перестановке проводов

Сначала снимают питание. Дальше самое надёжное: сфотографировать колодку с обеих сторон и переносить провода по одному, контакт в контакт. Ключ на корпусе задаёт единственное правильное положение половинок, но порядок жил внутри он не восстановит. Обжим делают инструментом под нужное сечение, контакт вставляют до щелчка и пробуют вытянуть за провод.
