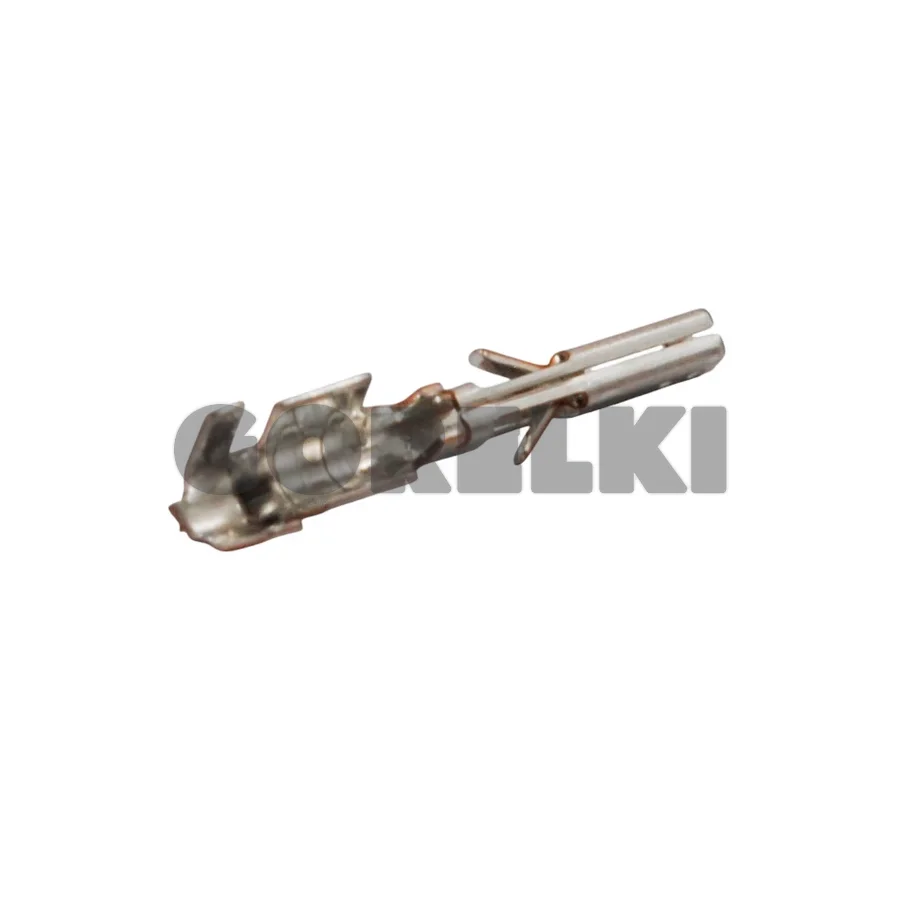

Наконечник Molex Micro-fit 00430300001

Когда нужен этот наконечник

Типичная причина замены не поломка платы, а плохой контакт в разъёме. Симптомы узнаваемые: котёл сбрасывает ошибку при шевелении жгута, датчик показывает обрыв то появляющийся, то исчезающий, розжиг срабатывает через раз. Если снять колодку и увидеть на клемме тёмный налёт или подгар, менять надо именно контакт, а не блок целиком.

Что проверить перед заказом

• Серия разъёма. Micro-Fit и Mini-Fit внешне похожи, но шаг разный: 3 мм против 4,2 мм. Клемма от одной серии в другую не встанет.
• Сечение провода. Обжим рассчитан на определённый диапазон, слишком тонкая жила в нём не удержится.
• Количество. Контакты обжимают по одному, и менять разумно сразу все в проблемной колодке, а не единственный подгоревший.

Как менять

Нужен обжимной инструмент под Micro-Fit: пассатижами качественного соединения не выходит, а плохой обжим греется и подгорает снова. Старый контакт вынимают из корпуса тонкой отвёрткой, отжимая фиксирующий язычок. Провод зачищают на 2-3 мм, лудить его перед обжимом не нужно: припой течёт и соединение со временем слабеет.

Важно. Работы с газовым трактом (клапан, горелка, дымоход) выполняет специалист с допуском. Замена контакта в электрическом жгуте к газовому тракту не относится, но перед работой котёл обязательно обесточивают.
