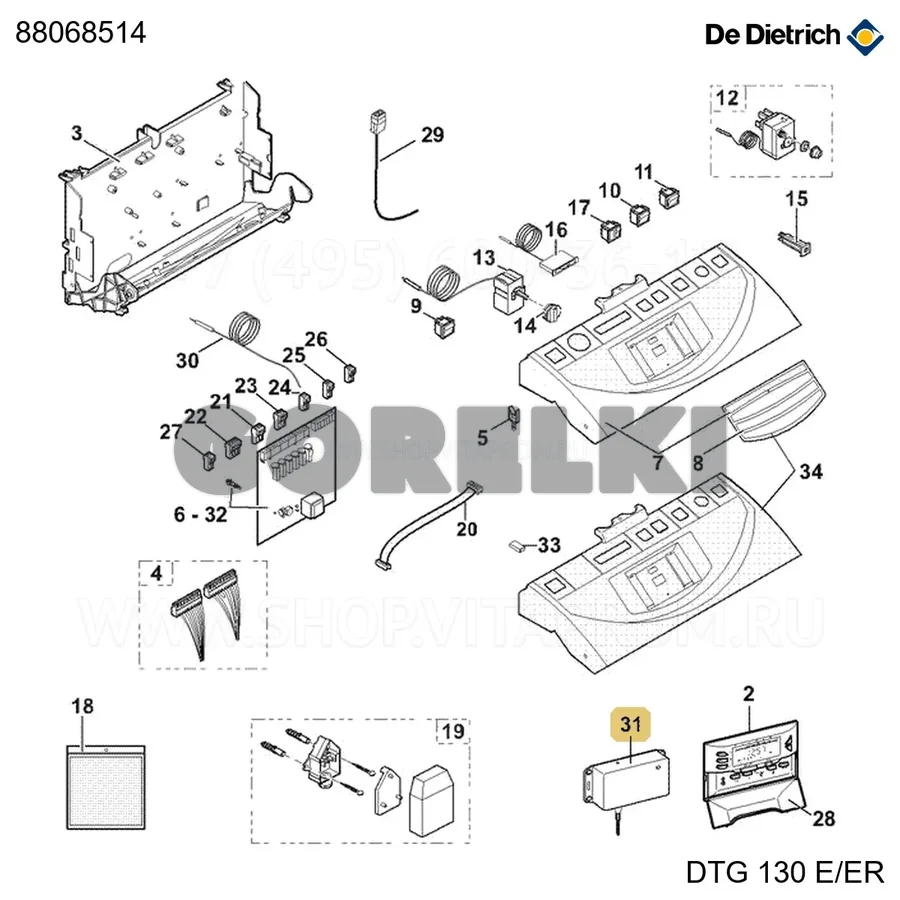

Модуль котла радио шина cdc 2 De Dietrich 88068514

Это электронная плата управления — модуль котла с радиошиной CDC 2 производства De Dietrich. Деталь относится к категории плат управления бытовыми котлами и отвечает за координацию основных рабочих циклов: розжиг, включение циркуляционного насоса, переключение трёхходового клапана, управление вентилятором и передачу данных на дисплей. В моделях с премикс-горелкой такая плата также задаёт обороты вентилятора, обеспечивая точное соотношение топливо-воздух. Модуль связан с датчиками температуры и давления, электродами розжига и ионизации, газовым клапаном и исполнительными механизмами. Управляющий сигнал от платы определяет последовательность работы топочного автомата: продувка, розжиг, контроль пламени, регулировка мощности. При отсутствии сигнала с датчика пламени в заданное время плата инициирует аварийную блокировку с ручным сбросом. Подбор модуля ведётся строго по модели котла. Конструкция и прошивка платы жёстко привязаны к конкретной серии аппарата — универсальных аналогов нет. При замене следует сверить код производителя 88068514 с маркировкой оригинальной платы и убедиться, что версия прошивки (если указана производителем) совпадает. Радиошина CDC 2 указывает на тип внутреннего протокола связи между платой и периферийными узлами котла; назначение выводов и распиновка зависят от модели. Для корректной установки потребуется схема подключения из технической документации на конкретный котёл De Dietrich.
