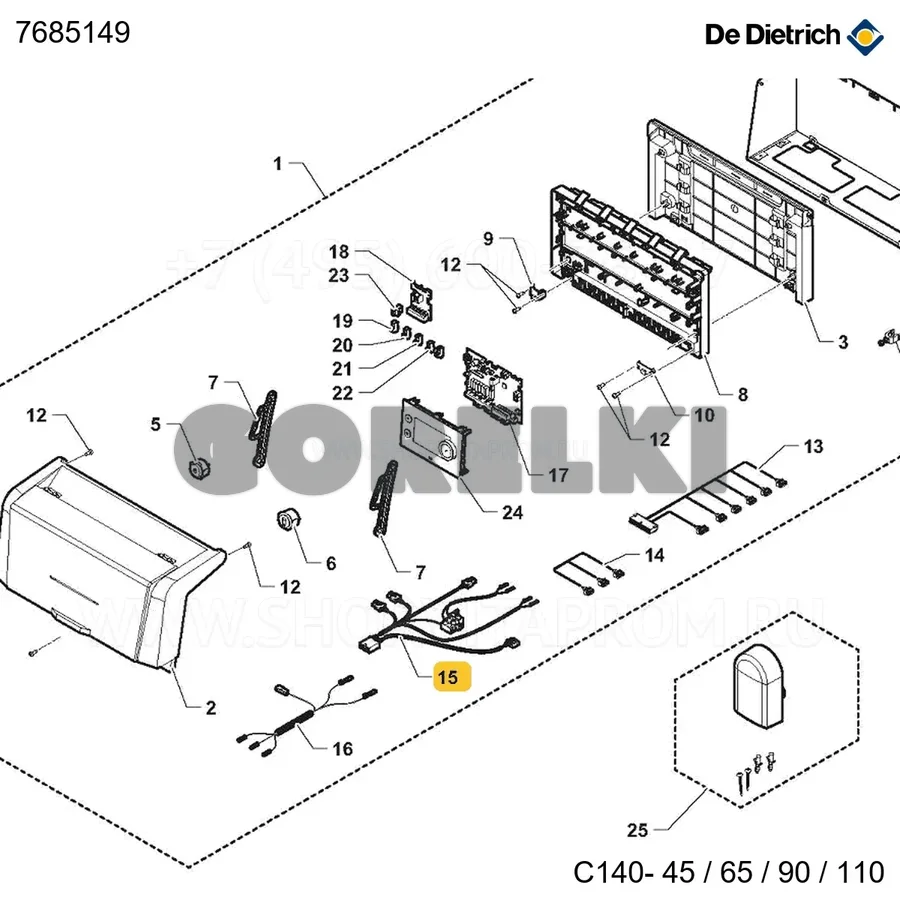

Жгут проводов блока управления 230 В De Dietrich 7685149 для газового котла

Жгут проводов блока управления 230 В De Dietrich 7685149 — это кабельный узел, предназначенный для соединения топочного автомата или платы управления с исполнительными элементами горелки или котла: газовыми клапанами, вентилятором, трансформатором розжига, датчиками пламени и температуры. В оборудовании De Dietrich такие жгуты применяются в моделях, где блок управления установлен отдельно от силовых цепей, и все связи выведены на единый разъёмный соединитель. Напряжение питания блока 230 В, что типично для стационарных котлов и горелок средней мощности. При замене жгута важно убедиться в полном совпадении распиновки и типа разъёма со стороны автомата и со стороны периферии. Несовпадение хотя бы одного контакта может привести к неправильной работе защиты или к аварийной блокировке. Также проверяют сечение жил — оно должно соответствовать току нагрузки клапанов и вентилятора, и температурный класс изоляции, особенно если жгут проходит вблизи горячих элементов горелки. Частая причина отказов жгутов — перелом жилы у ввода в корпус разъёма из-за вибрации, а также окисление контактов при работе во влажной среде. Артикул 7685149 оригинальный для De Dietrich, поэтому при заказе достаточно указать этот номер. Подбор по каталогу лучше вести по модели агрегата: для разных серий могут применяться разные варианты жгутов — с дополнительными проводами для внешних реле или с изменённой длиной. Самостоятельная замена возможна при наличии схемы подключения; если её нет или разъёмы неочевидны, стоит сверяться с руководством по эксплуатации конкретной модели.
