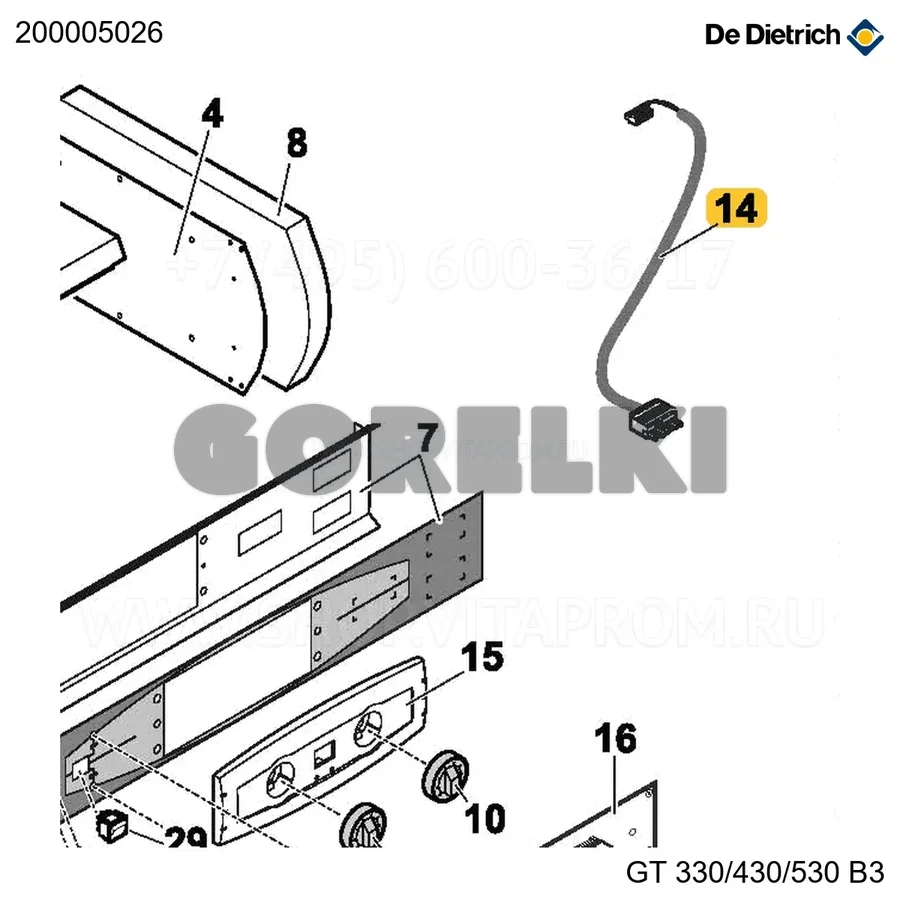

Жгут горелки GT330 De Dietrich 200005026 для газового котла

Жгут горелки — это узел, объединяющий электрические соединения внутри горелочного агрегата. По нему идёт питание на вентилятор, газовые клапаны, трансформатор розжига и сервоприводы, а также сигналы от датчиков пламени, давления воздуха и газа к топочному автомату. Фактически жгут связывает блок управления горением с исполнительными элементами, и нарушение любого проводника в нём приводит к отказу пуска или аварийной блокировке, даже если сами узлы исправны. В жгутах этого типа используются фирменные разъёмы, рассчитанные на конкретную серию автомата горения, поэтому при замене важна совместимость по типу разъёмов, сечению проводов и их длине. Слабое место любых жгутов — контактные соединения и места ввода в разъёмы. Вибрация от вентилятора, нагрев и многократные разъединения при обслуживании приводят к окислению контактов, перелому жил у ввода и потере контакта в разъёме. При замене стоит осмотреть весь пучок проводов на предмет повреждений изоляции, оплавления и следов перетирания, а также проверить фиксацию разъёмов — неплотно защёлкнутый контакт даёт перемежающийся отказ, который сложно диагностировать. Для данного артикула — жгута горелки GT330 производства De Dietrich — в каталоге указано только наименование и коды. Конкретные параметры и совместимость уточняются по маркировке самой горелки и заводской документации. При подборе аналога или восстановлении ориентация идёт на тип разъёмов и длину участков, а также на количество выводов — жгут должен соответствовать электрической схеме конкретной горелки, иначе блок управления не увидит датчики либо получит питание не на тот узел.
