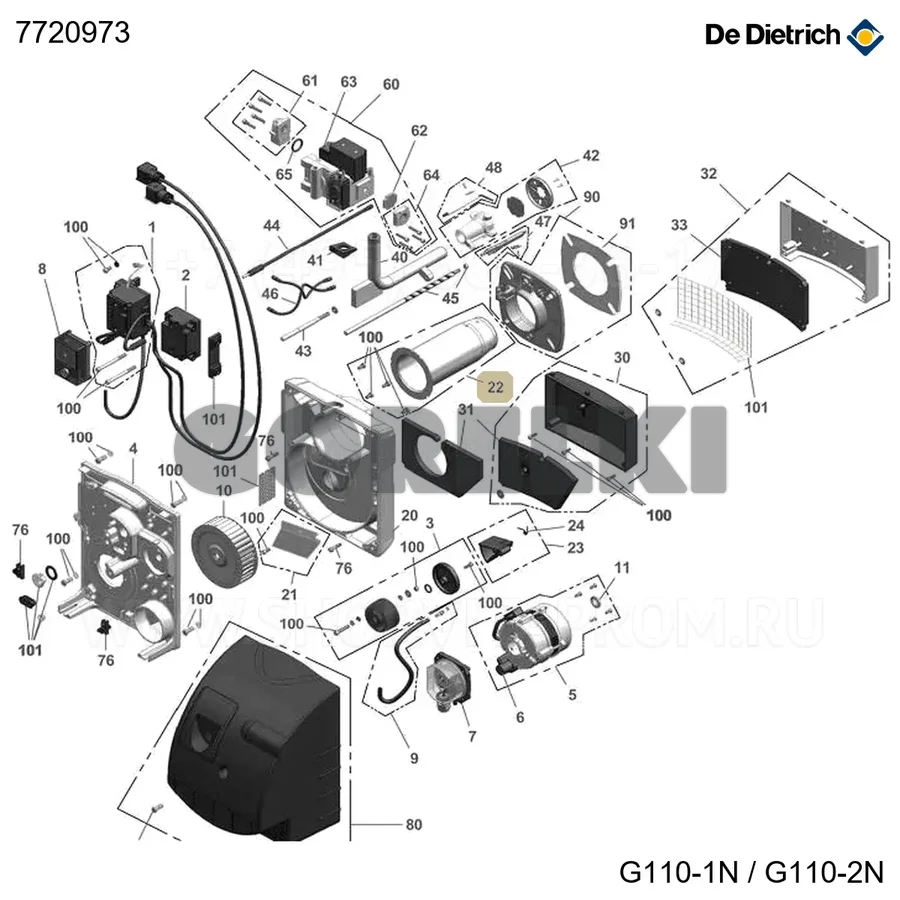

Труба пламени g110-1n De Dietrich 7720973 для газового котла

Труба пламени — это элемент, который формирует и направляет факел в топку, одновременно защищая переднюю стенку камеры сгорания от прямого теплового воздействия. В горелках детали этого типа устанавливаются за фронтальным фланцем и представляют собой жаропрочную обечайку, внутри которой происходит горение топливовоздушной смеси. Именно через трубу пламени передаётся излучение на датчик пламени, поэтому целостность и правильное положение этой детали критичны для стабильной ионизации или срабатывания фотодатчика. В цикле работы горелки труба пламени непосредственно связана с газовой рампой и головкой: через неё факел выходит в топку, а обратная связь по пламени идёт на топочный автомат. Непосредственно рядом с трубой располагаются электрод розжига и ионизационный электрод (или фотодатчик), поэтому при замене важно убедиться, что их положение не нарушено и они не контактируют со стенками. Если труба деформирована, прогорела или смещена, это приведёт либо к срыву пламени, либо к ложным сигналам датчика и аварийной блокировке. Подбирают такую деталь по типоразмеру — длине и диаметру, которые должны соответствовать конкретной горелке или котлу. Для конденсационных установок трубы обычно изготавливаются из нержавеющей стали, устойчивой к кислотному конденсату. При замене также осматривают уплотнительное кольцо между трубой и фланцем — его износ ведёт к подсосу воздуха в зону горения и нарушению соотношения топливо-воздух. Артикул 7720973 относится к одной из позиций номенклатуры De Dietrich; конкретные параметры и совместимость определяются по каталогу производителя под конкретную модель.
