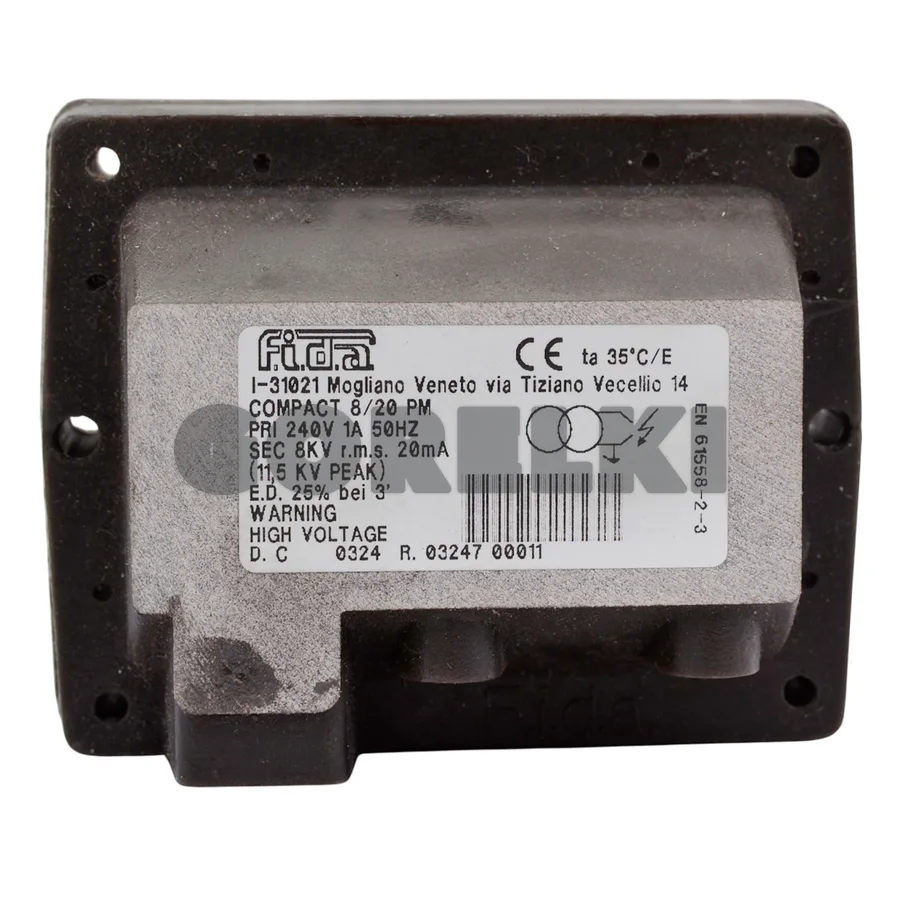

Трансформатор Fida Compact 8/20 PM 25%

Когда его меняют

• Разряд заметно проскакивает мимо электрода, в сторону ближайшей заземлённой детали горелки: разряд всегда идёт по пути наименьшего сопротивления, и повреждённая изоляция даёт ему такой путь в обход электрода.
• Корпус на ощупь заметно горячее, чем у других узлов горелки в том же цикле. Такие признаки стоит воспринимать как предупреждение, а не как повод продолжать эксплуатацию до полного отказа.

Что проверить перед заказом

• Режим работы по циклу: трансформатор на длительный режим держит напряжение всё время горения, а рассчитанный на короткий цикл предназначен только на несколько секунд розжига и перегреется, если оставить его включённым дольше
• Заявленное напряжение розжига: у этой модели 8 кВ при пиковом 11,5 кВ, сверяйте цифру на табличке снятого трансформатора, а не только внешний вид корпуса

Что важно при подборе

На корпусе указано питание 230 В~: это тот параметр, который отличает сетевой трансформатор от низковольтного электронного блока при внешне похожем корпусе. Вывод высокого напряжения здесь один: электрод подключают к нему, а обратный контакт даёт заземлённый корпус горелки.

Важно

Работа идёт с высоким напряжением в несколько киловольт, а деталь стоит рядом с газовой горелкой: подключение к горелке и пробный пуск после замены лучше доверить сервисному специалисту, ошибка в проводке розжига опаснее, чем кажется на вид.
