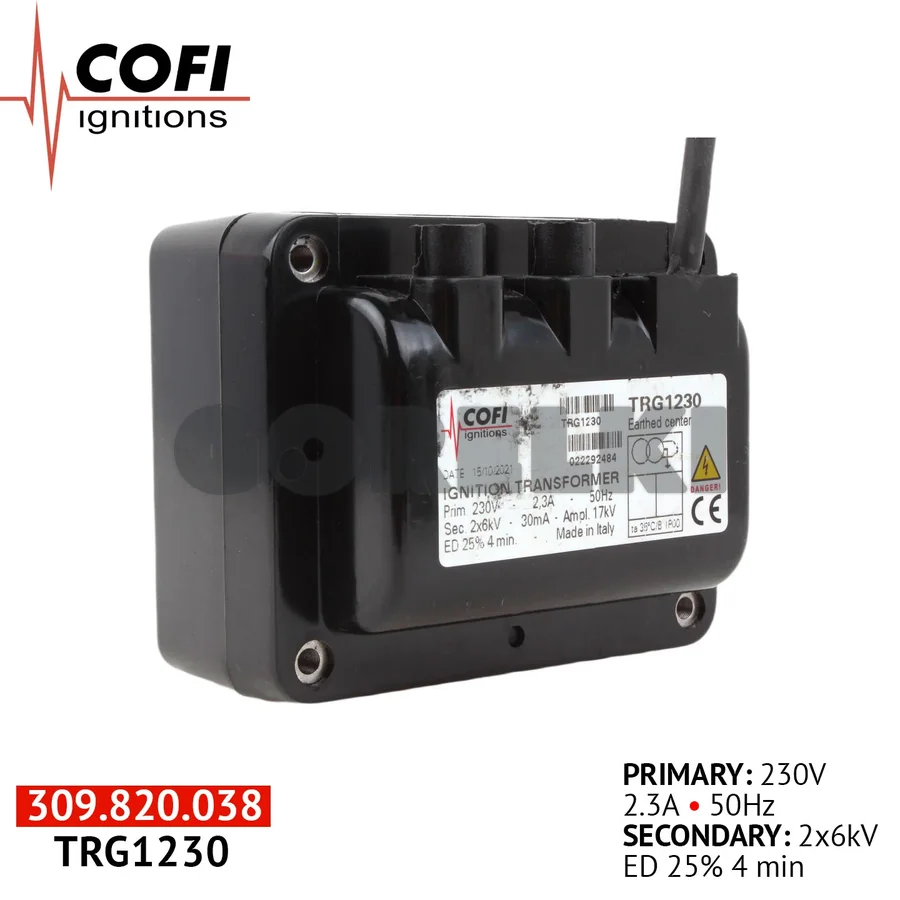

Трансформатор Cofi TRG1230

Когда его меняют

• Электроды остаются немы при каждой попытке пуска, будто цепь розжига разомкнута, котёл встаёт на аварию именно на этапе розжига, ещё до открытия основного клапана.
• На высоковольтном проводе или наконечнике заметны трещины, подгорание изоляции, следы пробоя: в этом случае замена электродов ничего не даст, искать причину нужно именно в изоляции трансформатора.

Что проверить перед заказом

• Тип разъёма на низковольтной стороне: фишка под жгут и винтовые клеммы требуют разной подготовки провода при установке
• Тип питания трансформатора: одни модели работают от сети 220-240 В переменного тока, другие рассчитаны на низковольтную цепь автоматики (12 или 24 В постоянного тока) и в сетевую розетку их не включают

Что важно при подборе

Шесть киловольт на два изолированных вывода: оба электрода получают напряжение от трансформатора, корпус в цепи разряда не участвует. Цикл 25 % задаёт режим: искра нужна короткими сериями при пуске. Если в горелке стоял одновыводной трансформатор, замена на эту модель потребует другой разводки высоковольтных проводов.

Важно

Газ этот узел не касается, но 6 кВ на обоих выводах живые: снимать деталь при обесточенной горелке.
