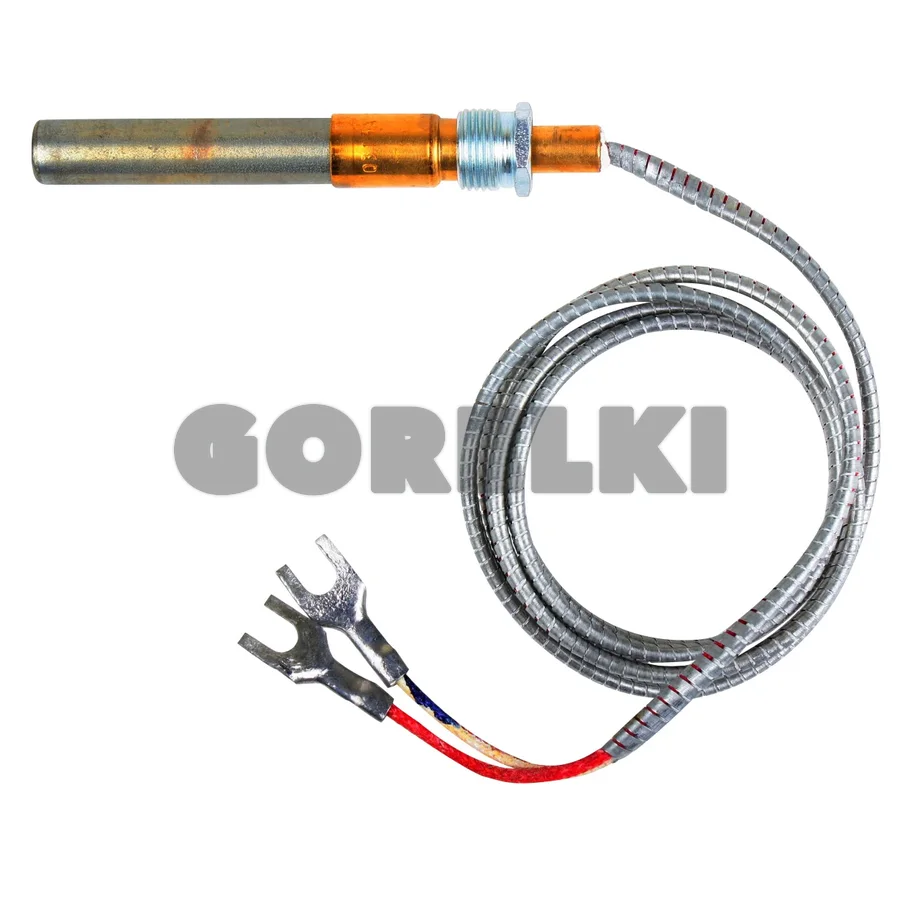

Термогенератор Honeywell Q313A1022/B для газового котла

Чем отличается от термопары

Обычная термопара выдаёт порядка 20-30 мВ и удерживает только электромагнит клапана. Термогенератор собран из нескольких спаев и даёт больше, поэтому питает не только клапан, но и цепь с промежуточными элементами: прерывателем, датчиком тяги, аварийным термостатом. Если в схеме стоит термогенератор, ставить вместо него простую термопару бесполезно: цепь с защитой не удержится.

Симптомы отказа

• Пламя запальника гаснет через несколько секунд после отпускания ручки, хотя фитиль устойчив и наконечник в пламени.
• С отключённой защитой котёл держится, а с подключённой нет: это разница в напряжении, то есть генератор просел.
• Механическое повреждение или пережатая трубка сигнального провода.

Подбор и установка

Подбирают по длине, типу присоединения и посадке в держателе запальника, а не по марке котла: один и тот же узел ставится на разное оборудование. Положение спая в пламени определяет работоспособность: он должен стабильно омываться факелом запальника. Гайку на клапане затягивают умеренно, поверхность контакта перед сборкой протирают насухо.

Важно. Работы с газовым трактом выполняет специалист с допуском.
