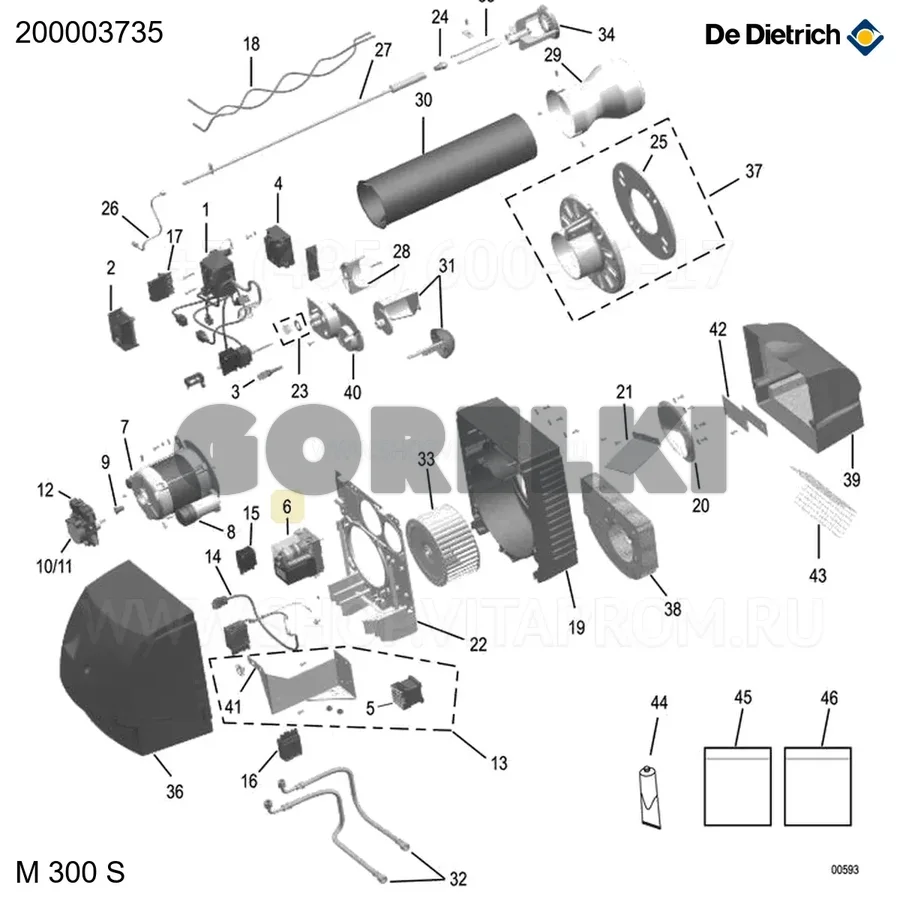

Сервопривод sta4,3b3 42/6 4n18l De Dietrich 200003735 для газового котла

Сервопривод De Dietrich с артикулом DD 200003735 относится к категории исполнительных механизмов, управляющих положением воздушной заслонки и, при необходимости, газового дросселя. Такие блоки применяются в наддувных горелках средней и большой мощности для ступенчатого или плавного регулирования производительности. Сервопривод механически соединяется с осью заслонки и получает управляющий сигнал от топочного автомата или контроллера. В цикле работы горелки сервопривод срабатывает после завершения предпродувки, когда автомат переходит к розжигу и выходу на режим. Его задача — согласованно изменять подачу воздуха в зависимости от команды регулятора мощности. При повышении нагрузки сервопривод открывает заслонку, увеличивая расход воздуха, а на газовых горелках одновременно задействуется регулятор давления топлива для поддержания правильного соотношения газ-воздух. На двухступенчатых горелках сервопривод переводит заслонку из одного фиксированного положения в другое; на модуляционных — плавно меняет угол по сигналу 0-10 В или через релейные команды. При замене такой детали важно учитывать совместимость по типу выходного вала, углу поворота и способу крепления к фланцу горелки. Конкретный артикул DD 200003735 — это обозначение производителя De Dietrich, и точные параметры можно получить только по заводской документации на конкретную модель горелки. Сервоприводы этого класса обычно оснащаются концевыми выключателями для сигнализации крайних положений и синхронизации с автоматом горения. Если на корпусе есть кнопка ручной разблокировки, её можно использовать для проверки хода при наладке.
