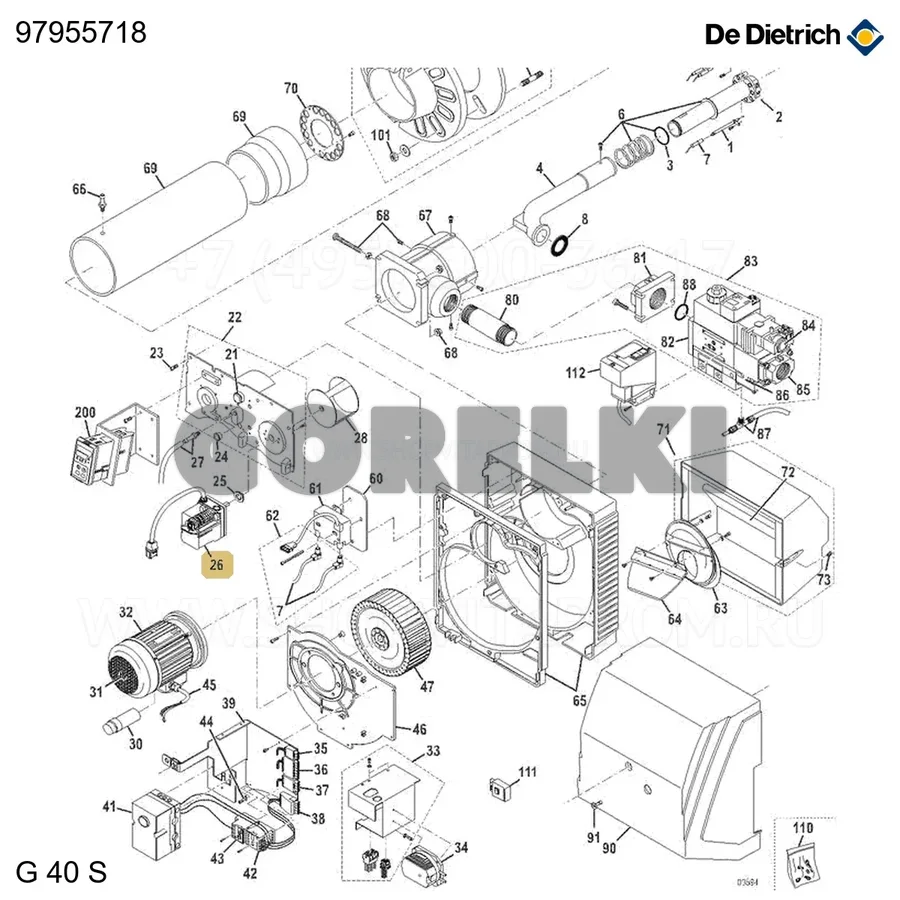

Сервопривод sta30b3 37/6 De Dietrich 97955718 для газового котла

Сервопривод De Dietrich 97955718 (sta30b3 37/6) предназначен для управления поворотом воздушной заслонки и, в ряде конструкций, газового дросселя в наддувных горелках. Этот узел обеспечивает регулирование подачи воздуха в зависимости от требуемой мощности горелки — как ступенчатое, так и плавное (модуляционное). По команде топочного автомата или внешнего контроллера сервопривод устанавливает заслонку в положение, соответствующее заданному расходу воздуха, что напрямую влияет на полноту сгорания топлива и КПД установки. В системе управления горением сервопривод работает в связке с автоматом горения, вентилятором и головкой горелки, а на модуляционных режимах — с регулятором давления топлива для обеспечения согласованного соотношения «топливо-воздух». От исправности и точности позиционирования сервопривода зависит стабильность выхода на рабочий режим и эффективность всей котельной установки. При замене сервопривода этого типа необходимо учитывать его рабочий угол поворота, крутящий момент, напряжение питания (обычно 230 В или 24 В) и тип управляющего сигнала (двухпозиционный, трёхпозиционный или аналоговый). Эти параметры указываются в документации на конкретную горелку; для артикула De Dietrich 97955718 они должны быть уточнены по паспорту оборудования или сервисной документации производителя. Также следует проверить механическое соединение с осью заслонки и наличие ответного фланца на корпусе горелки.
