Сервопривод sta30 b2 37/6 3n32l De Dietrich 97955669 для газового котла

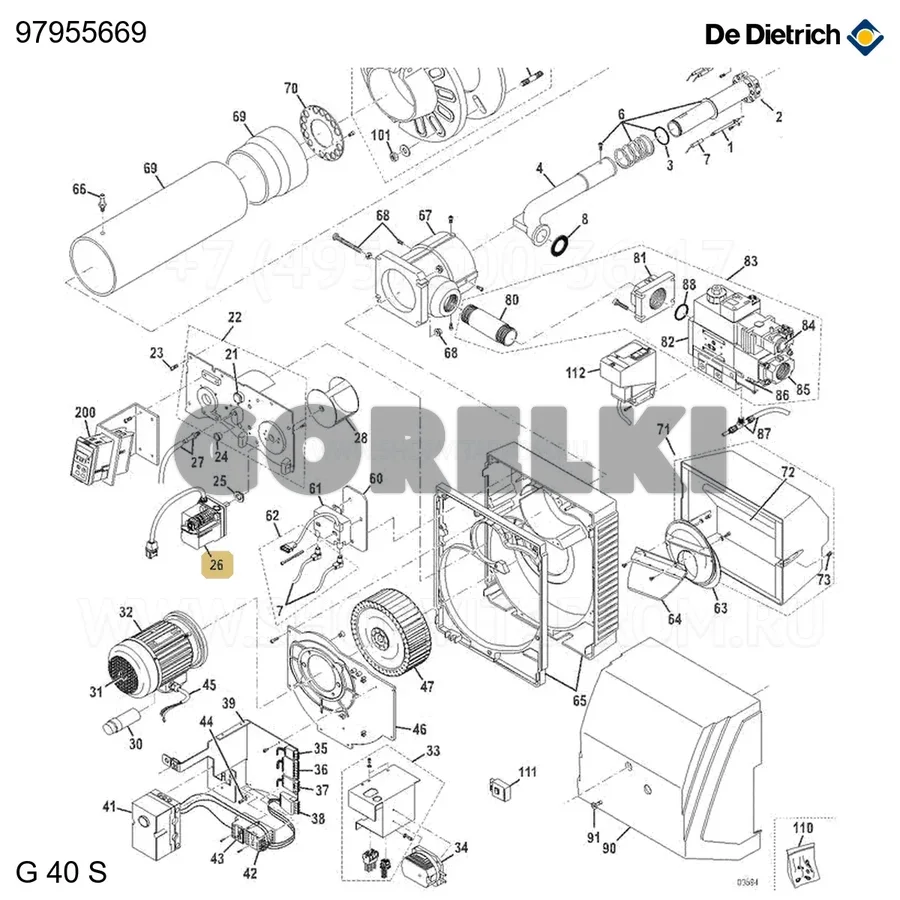

Сервопривод De Dietrich 97955669 управляет положением воздушной заслонки и газового дросселя в наддувных горелках. Такие устройства синхронизируют подачу воздуха и топлива по командам топочного автомата, обеспечивая точное регулирование мощности — ступенчатое или плавное (модуляционное). В цикле работы горелки сервопривод включается после розжига и подтверждения пламени: автомат подаёт сигнал на поворот вала, заслонка перемещается в заданное положение, меняя производительность вентилятора и, при необходимости, давление газа через связанный регулятор. Детали этого типа устанавливаются в головку горелки, где вал сервопривода механически соединяется с осью воздушной заслонки, а при модуляции — и с дроссельной заслонкой газа. Они работают в паре с автоматом горения (чаще всего Siemens, Kromschroder или Honeywell), который выдаёт управляющее напряжение или дискретные сигналы для позиционирования. При замене такого узла нужно учитывать угол поворота вала (обычно 90° или 160°), крутящий момент, тип сигнала управления и геометрию крепления к фланцу горелки. Артикул 97955669 — оригинальная запчасть De Dietrich, применяемая в горелочном оборудовании этого бренда. На корпусе нанесены обозначения серии, которые не несут прямой информации о параметрах без заводской документации. При подборе замены необходимо сверить по каталогу производителя или маркировке на старом сервоприводе, чтобы новый полностью соответствовал конструкции привода заслонки конкретной модели горелки. Неправильные характеристики могут привести к неполному открытию/закрытию клапанов, нарушению соотношения топливо-воздух и нестабильной работе горелки.
