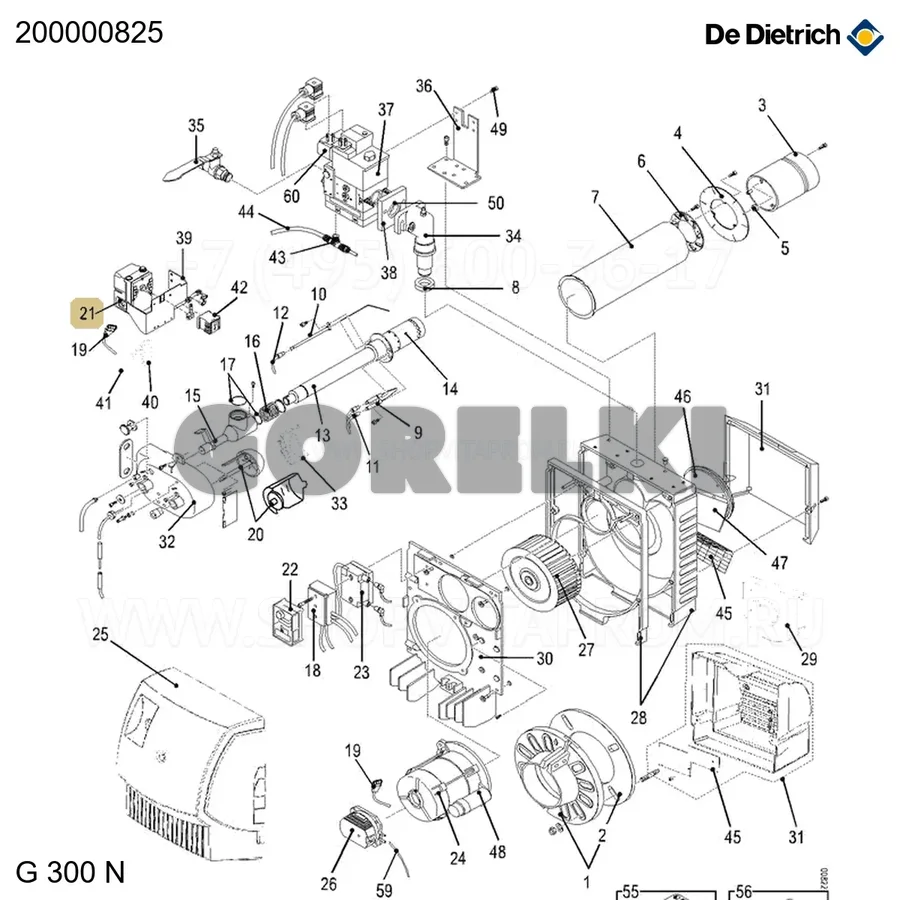

Серводвигатель STA30B1 37/6 De Dietrich 200000825 для газового котла

Серводвигатель (сервопривод) воздушной заслонки — исполнительный механизм, который по команде топочного автомата (блока управления горением) поворачивает заслонку на заданный угол, регулируя количество воздуха, подаваемого в головку горелки. От его работы напрямую зависит соотношение топливо–воздух на каждой ступени или при плавном изменении мощности. Сервопривод связан с вентилятором (обеспечивает поток воздуха), реле давления воздуха (контролирует наличие продувки) и автоматикой, которая выдаёт управляющий сигнал — аналоговый (0–10 В, 4–20 мА) или трёхпозиционный (открыть/стоп/закрыть). Такие узлы применяются как в двухступенчатых, так и в модуляционных горелках. Конкретная модель (в данном случае De Dietrich 200000825) представляет собой серводвигатель с определёнными геометрией вала, углом поворота, крутящим моментом и временем хода. При подборе аналога или замене важно, чтобы эти параметры совпадали с требованиями конкретной горелки: несоответствие угла поворота или момента может привести к неправильному положению заслонки, а значит — к неполному сгоранию или нестабильному пламени. Также обращают внимание на тип крепления и наличие кулачковых концевых выключателей, если они предусмотрены конструкцией. Установка и настройка сервопривода выполняются в соответствии с инструкцией горелки: после монтажа необходимо проверить положение заслонки при отключённом приводе, а затем калибровать крайние точки (минимум и максимум). Корректная работа этого узла особенно важна во время предпродувки (полное открытие) и на малом газе (прикрытое положение). При замене серводвигателя следует убедиться, что он совместим по напряжению питания с цепями управления конкретного топочного автомата.
