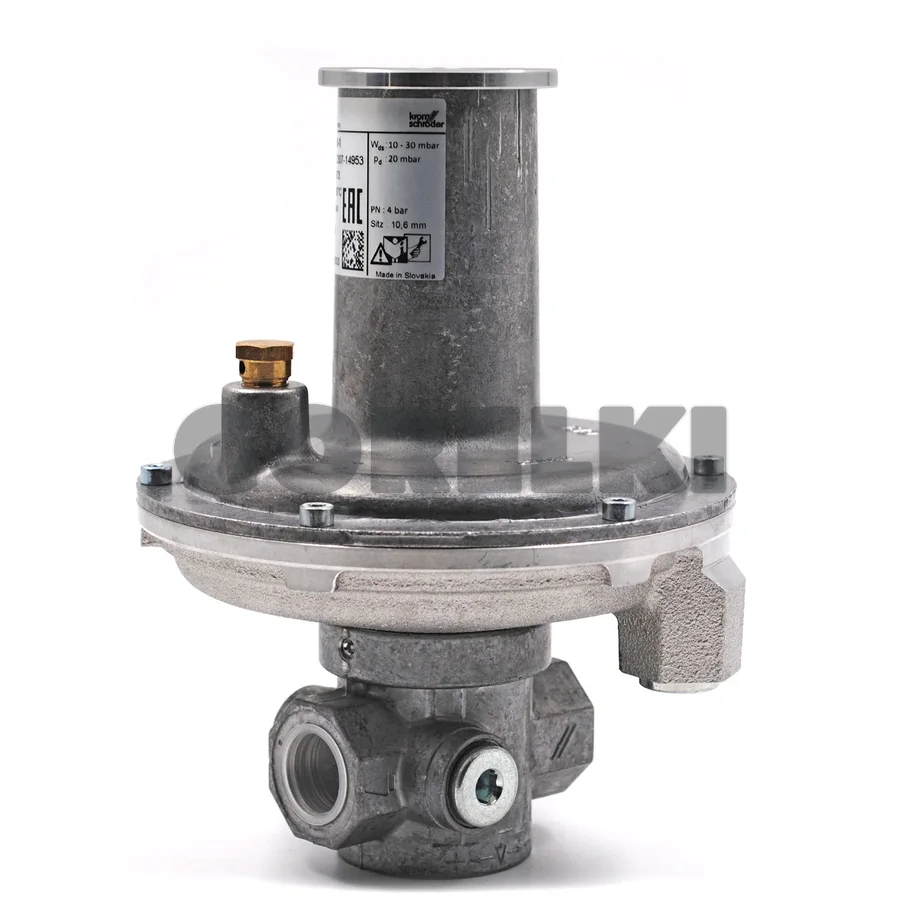

Регулятор давления газа Kromschroder VGBF15R40-1

Как он устроен

Выходное давление задаёт сжатие пружины. Мембрана компенсации входного давления не даёт колебаниям в сети сбивать настройку, а нулевое отсечение закрывает регулятор, когда расход прекращается: при остановленной горелке давление за ним не поднимается к входному.

Что сверить перед заказом

• DN 15 и внутренняя резьба Rp: регулятор встаёт на трубу этого размера без переходников.
• Давление в сети: до 4 бар включительно, выше этого значения регулятор не применяют.
• Точка замера: штуцер отбора давления на входе закрыт, там стоит резьбовая заглушка. Манометр на выходе ставят в отдельный отвод на трубе.
• Выходная настройка горелки: в перечне запчастей к регулятору есть пружина на 5-12,5 мбар, другие диапазоны сверяют по паспорту.

Обслуживание

Когда внутренние детали износятся, регулятор VGBF15R40-1 восстанавливают ремонтным комплектом под своё исполнение, подобранным по перечню запчастей, и корпус на трубе остаётся прежним.

Врезку регулятора и настройку выходного давления выполняет специалист с допуском. На высоком входном давлении утечка сильнее, поэтому при запахе газа сразу перекрывают ввод и звонят 104.
