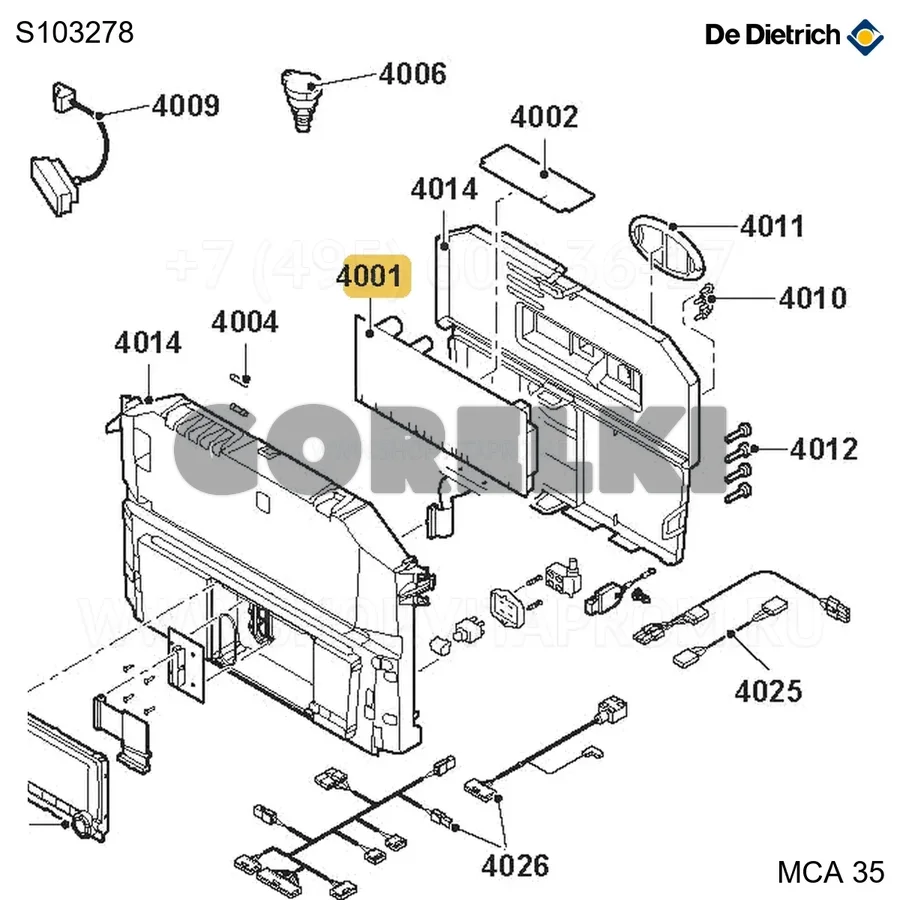

Плата De Dietrich PCU-03+ SU-01 S103278 для газового котла

Плата управления De Dietrich S103278 PCU-03+ SU-01 представляет собой электронный блок, обеспечивающий управление всеми ключевыми узлами бытового котла. Такие платы обрабатывают сигналы от датчиков температуры, давления и пламени, управляют розжигом, насосом, трёхходовым клапаном и вентилятором, а также обеспечивают связь с дисплеем и внешними термостатами. В котлах с премикс-горелками эти платы задают обороты вентилятора в зависимости от требуемой мощности, что поддерживает оптимальное соотношение топлива и воздуха. Данная плата является заменой комбинации PCU-03 и SU-01, объединяя функции обоих блоков. В цикле розжига и безопасности плата получает запрос тепла от термостата или датчика температуры, запускает продувку камеры через вентилятор, включает трансформатор розжига, открывает газовый клапан и контролирует наличие пламени через ионизационный электрод. Если в течение безопасного времени пламя не подтверждено, плата блокирует работу, перекрывает газ и включает сигнализацию. После запуска плата регулирует мощность, управляя клапанами и вентилятором, а также защищает систему от перегрева, замерзания и постциркуляции, контролируя работу насоса. Подбор плат этого типа осуществляется строго по модели котла — важно учитывать совместимость с конкретной серией оборудования De Dietrich. При замене необходимо сверять обозначения старой и новой платы, так как возможны различия в версиях прошивки или конфигурациях разъёмов. Плата устанавливается в штатный отсек управления, подключается согласно схеме: силовые цепи питания, линии датчиков, исполнительные механизмы и дисплей. Перед заменой рекомендуется обесточить котёл и проверить целостность всех подключений.
