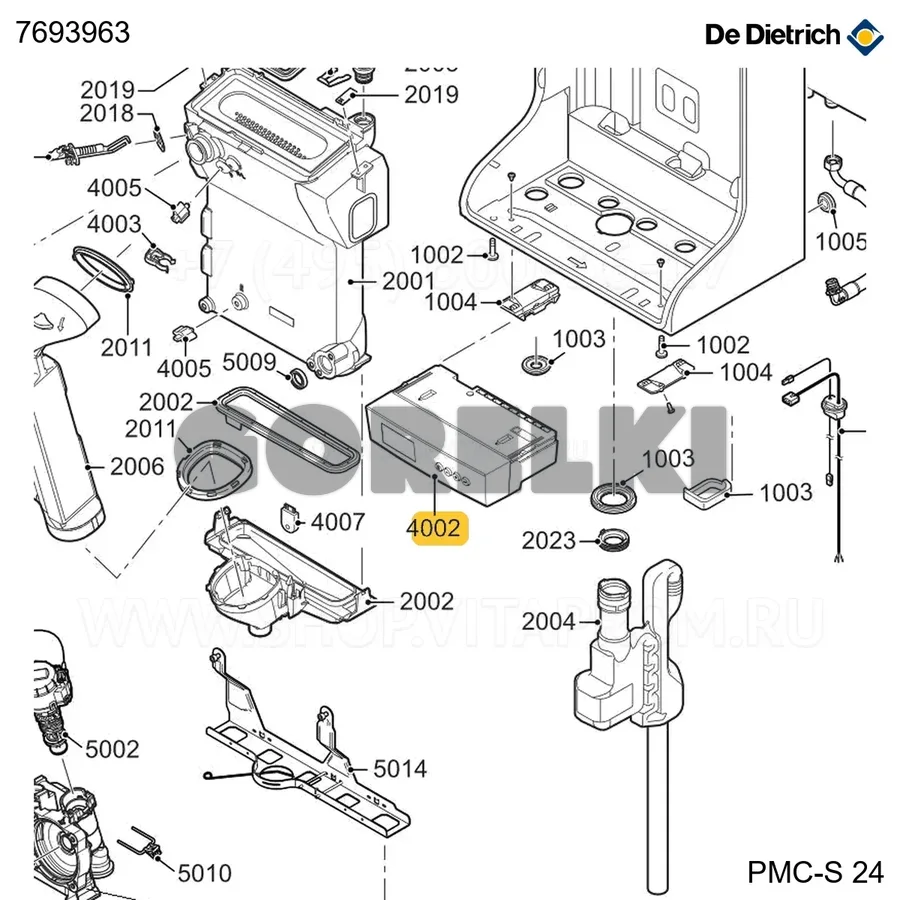

Панель управления серая De Dietrich 7693963 для газового котла

Панель управления De Dietrich 7693963 — это блок автоматики для бытового котла этого бренда. Такие модули выполняют функции центрального контроллера: управляют розжигом, циркуляционным насосом, трехходовым клапаном, вентилятором и взаимодействуют с дисплеем для отображения параметров работы. Детали этого типа по сути являются «мозгом» котла, который координирует весь цикл от запроса тепла до поддержания заданной температуры. В рамках общего контура управления котлом этот модуль получает сигнал от термостата или датчика температуры, после чего запускает программу: включает насос, проводит продувку камеры сгорания, активирует трансформатор розжига и открывает газовый клапан. Одновременно блок отслеживает наличие пламени через ионизационный электрод и контролирует безопасность — при срыве факела или перегреве он формирует сигнал аварийной блокировки. На платах для премикс-котлов дополнительно задаются обороты вентилятора для точного поддержания соотношения топливо-воздух. Подбор таких панелей ведется строго по модели котла, поскольку прошивка, разъемы и логика работы привязаны к конкретной серии оборудования. При замене важно сверять маркировку на оригинальной детали и код производителя, так как внешне похожие блоки могут иметь разную конфигурацию реле и алгоритмы работы. Устанавливайте новую плату только после обесточивания котла и убедитесь, что все штекеры подключены согласно схеме — ошибка при подключении может вывести модуль из строя.
