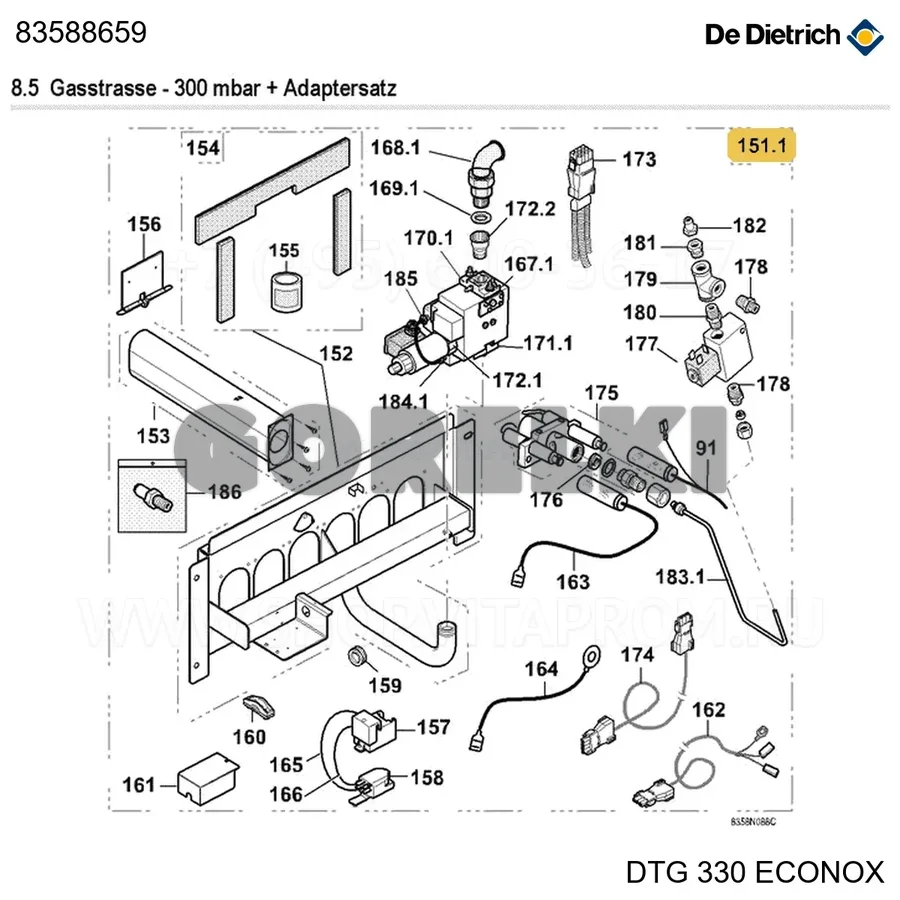

Линия газовая 300 мбар полная 9 De Dietrich 83588659 для газового котла

Газовая линия (рампа) — это готовый узел, обеспечивающий подачу, фильтрацию, регулировку давления и безопасное отключение газа перед горелкой. В цикле розжига и безопасности рампа работает по команде топочного автомата: после подтверждения продувки и разрешающих сигналов от реле давления газа автоматика открывает электромагнитные клапаны рампы, и газ поступает к головке горелки. При любой нештатной ситуации — пропадании пламени, превышении или падении давления газа — автомат мгновенно обесточивает клапаны, перекрывая подачу топлива. В состав рампы обычно входят фильтр, регулятор (стабилизатор) давления, один или два запорных клапана, манометры и датчики давления. Данная линия изготовлена De Dietrich и рассчитана на избыточное давление 300 мбар. Такие блоки применяются в промышленных и полупромышленных горелках среднего давления, где требуется повышенное давление газа перед форсункой или инжектором. Маркировка «полная 9» указывает на заводскую конфигурацию рампы — с полным набором арматуры и, вероятно, двумя клапанами для обеспечения двойного отключения, что соответствует нормам безопасности. При подборе замены критичны два параметра: условный проход (DN) и пропускная способность (максимальный расход газа), которые должны совпадать с проектным режимом горелки. Типы резьбовых или фланцевых соединений на входе и выходе также должны быть проверены по месту. При замене газовой линии важно убедиться, что регулятор давления настроен на нужное выходное давление (обычно указано в паспорте горелки), а все уплотнения выполнены с использованием герметика, стойкого к природному газу или сжиженному углеводородному газу (пропан-бутан). После монтажа обязательна проверка герметичности и настройка времени открытия клапанов согласно циклу автоматики. Оригинальный артикул De Dietrich 83588659 — единственный источник информации о точной комплектации данной рампы, поэтому при заказе следует сверять его с заводской спецификацией горелочного устройства.
