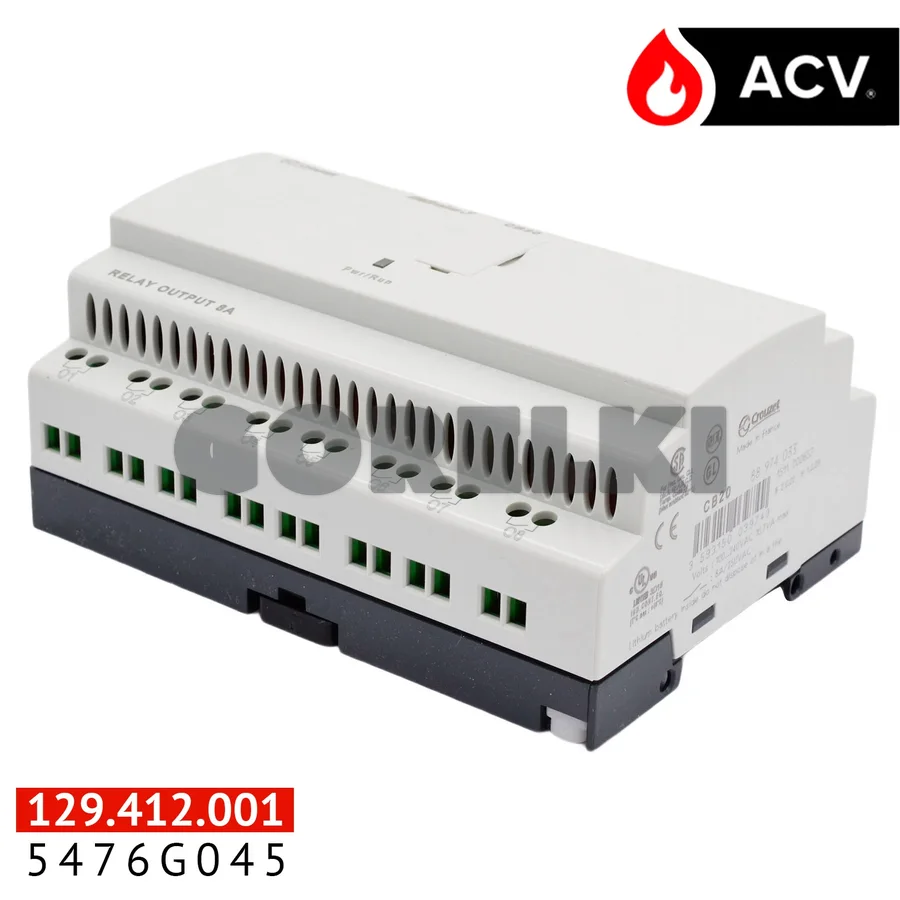

Контроллер ACV PLC TER 5476G045 для газового котла

Контроллер ACV 5476G045 PLC TER представляет собой блок управления горением, который выполняет функции автоматики безопасности и регулирования для газовых или жидкотопливных горелок. Такие устройства являются центральным элементом системы управления: они задают последовательность цикла розжига, контролируют наличие пламени, управляют временем продувки и безопасной работы. В зависимости от исполнения блока, он может также регулировать мощность горелки по ступеням или плавно. Основная задача контроллера — обеспечить запуск горелки в строгом алгоритме с контролем всех защитных параметров и аварийно отключить подачу топлива при нештатной ситуации. Блоки управления горением этого типа работают в связке с датчиками температуры или давления, реле давления воздуха и газа, трансформатором розжига и электродами, а также газовыми клапанами или топливным насосом. Контроллер принимает сигнал от термостата или датчика температуры котла, включает вентилятор для предпродувки, проверяет реле давления воздуха, затем подаёт питание на трансформатор розжига и открывает газовый клапан. Если датчик пламени (ионизационный электрод для газа или фотодатчик для жидкого топлива) не подтверждает наличие факела в течение безопасного времени, происходит блокировка с ручным сбросом. При подборе подобных контроллеров ключевым требованием является точное соответствие модели горелки или котла, а также типу используемого топлива. Для газовых горелок обычно применяются блоки с ионизационным контролем пламени, для жидкотопливных — с фотодатчиком UV или IR. Важно учитывать также напряжение питания блока и возможность интеграции с существующей системой управления котла.
