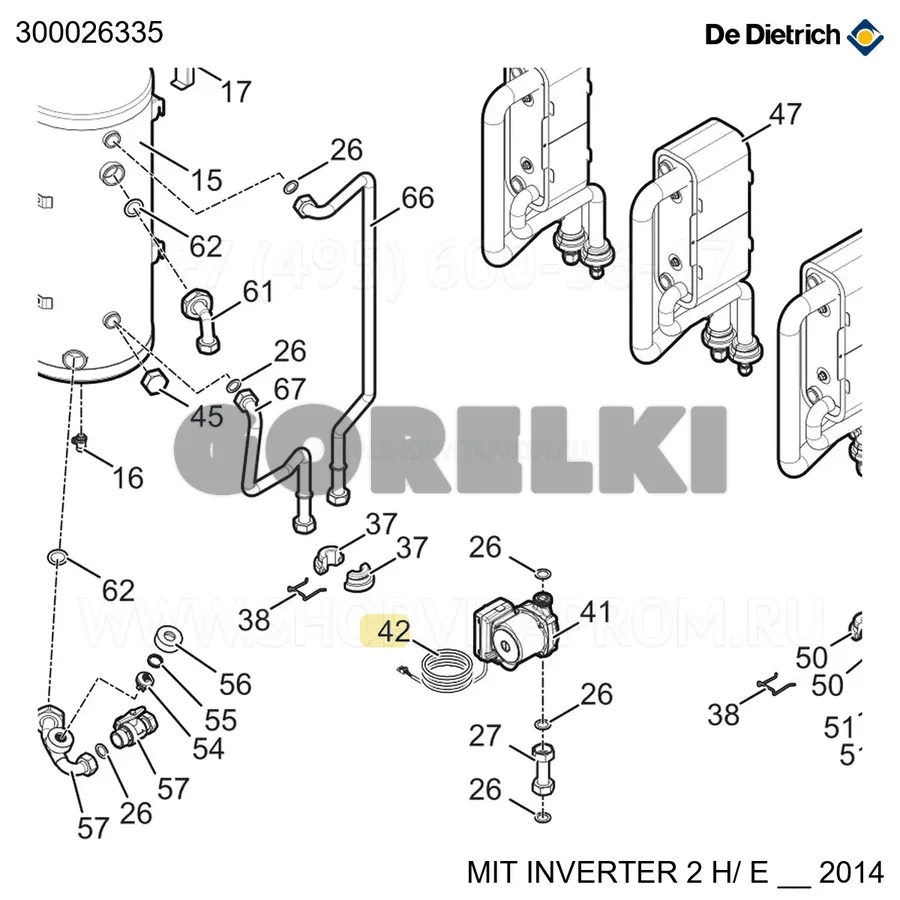

Кабель ШИМ насоса контура отопления De Dietrich 300026335 для газового котла

Кабель ШИМ насоса контура отопления De Dietrich 300026335 — это соединительный элемент, передающий управляющий сигнал широтно-импульсной модуляции (ШИМ) от платы управления к циркуляционному насосу. В современных котлах такой сигнал позволяет электронике плавно регулировать производительность насоса в зависимости от текущей тепловой нагрузки, вместо того чтобы насос работал постоянно на одной скорости. Таким образом, кабель обеспечивает связь между «мозгом» котла и исполнительным механизмом системы отопления, участвуя в цикле регулирования температуры теплоносителя (пункт 6 стандартного цикла розжига и безопасности — регулирование мощности). При подборе замены для деталей этого типа важно учитывать соответствие разъёма конкретной модели платы управления и насоса. ШИМ-кабель представляет собой низковольтную цепь, поэтому повреждение изоляции или перелом жилы из-за вибрации насоса приводят к потере сигнала. В таких случаях контроллер переводит насос в аварийный режим (постоянная или максимальная скорость), либо насос останавливается. При замене обращают внимание на целостность контактов в разъёмах, отсутствие окислов и коррозии, а также на сохранность оплётки провода. Поскольку кабель проложен внутри корпуса котла, он должен быть устойчив к умеренному нагреву — рабочая температура в отсеке насоса обычно не превышает 85 °C, но изоляция должна соответствовать условиям эксплуатации. Для котлов De Dietrich, где применяется такая деталь, сигнал ШИМ является частью системы погодозависимого регулирования или управления с приоритетом ГВС. Конкретный артикул 300026335 (DD 300026335) поставляется производителем как оригинальная деталь, однако каких-либо дополнительных технических характеристик (длина, сечение жилы, тип разъёма) в наличии нет — уточнять эти параметры следует по маркировке на самом кабеле или в документации на конкретную модель котла.
