Danfoss

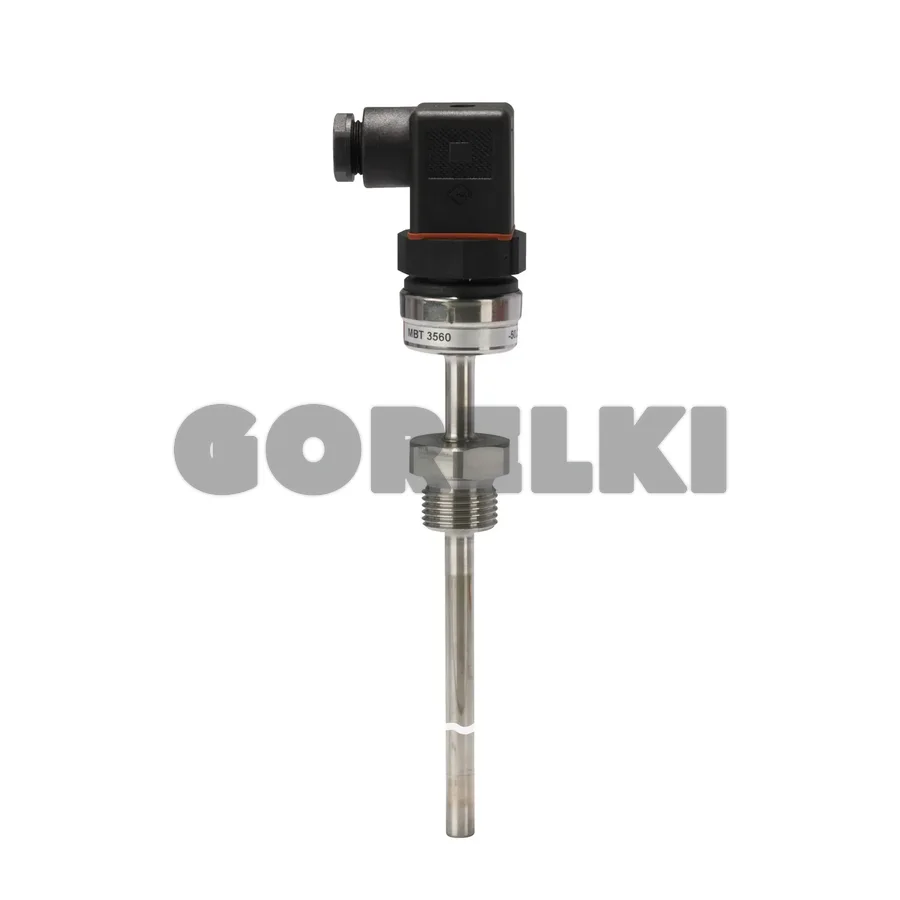

Датчик температуры Danfoss MBT 3560 084Z4070 для газового котла

43 580 ₽ под заказ
Цена и наличие обновлены 20.10.2026
Этой позиции нет на складе, она поставляется под заказ.

Срок зависит от поставщика и конкретного артикула. Уточните его у менеджера до оплаты заказа.

АртикулGOR-7177537
Артикул производителя084Z4070
ПроизводительDanfoss
КатегорияДатчики температуры NTC
ТипMBT 3560
СерияMBT3560
Степень защитыIP65
Тип погруженияфиксированный
Выходной сигналтоковый
Число элементов1 pc
Длина удлинителя33 мм
Тип присоединенияG
Выходной сигнал, мА4…20 мА
Диапазон настройки-50…200 °C
Тип преобразователявстроенный
Напряжение питания, =10…32 В
Резьба присоединениянаружная
Длина погружной части50 мм
Измерительная вставкафиксированный
Класс допуска элемента< ± 1% FS
Материал присоединенияНержавеющая сталь
Сопротивление элемента1000 Ом
Стандарт присоединенияISO 228
Диаметр защитной гильзы8 мм
Низ диапазона измерения°C
Верх диапазона измерения200 °C
Материал защитной гильзыAISI 316 TI
Электрическое подключениеУгловой разъём
Размер электрического вводаPg 9
Резьба электрического вводанаружная и внутренняя
Тип присоединения к процессуG
Тип чувствительного элементаплатиновый (Pt)
Стандарт электрического вводаEN 175301-803-A
Размер присоединения к процессу1/2
Стандарт присоединения к процессуISO 228-1-A

Небольшое погружение 50 мм и резьба размером 1/2: Danfoss MBT 3560 с номером 084Z4070 ставят на трубы, где длинный зонд не нужен. Встроенный преобразователь выдаёт 4…20 мА на шкалу -50…200 °C, элемент на 1000 Ом, гильза 8 мм из AISI 316 TI, над резьбой удлинитель 33 мм.

Как понять, что он отказал

Ток замер на одном значении при нагреве и остывании, ушёл ниже 4 мА или выше 20 мА, прибор показывает ошибку канала. Похоже ведёт себя пропавшее питание, поэтому сначала смотрят блок питания на 10…32 В постоянного тока.

Сверка

  • Номер 084Z4070 на корпусе.
  • Присоединение из нержавеющей стали, стандарт резьбы ISO 228-1-A.
  • Угловой разъём EN 175301-803-A с вводом Pg 9.
  • Корпус защищён по IP65.
  • Гильза 8 мм из AISI 316 TI и удлинитель 33 мм.

Подключение

Шкала -50…200 °C у этого исполнения начинается с минуса, и канал прибора должен быть настроен так же. Полярность токовой петли наладчик берёт со старой схемы. Вставка фиксированная, поэтому Danfoss MBT 3560 при отказе меняют целиком, без попыток ремонта. Погрешность выхода в пределах ±1% FS сохраняется, только если шкалы датчика и прибора совпадают.
