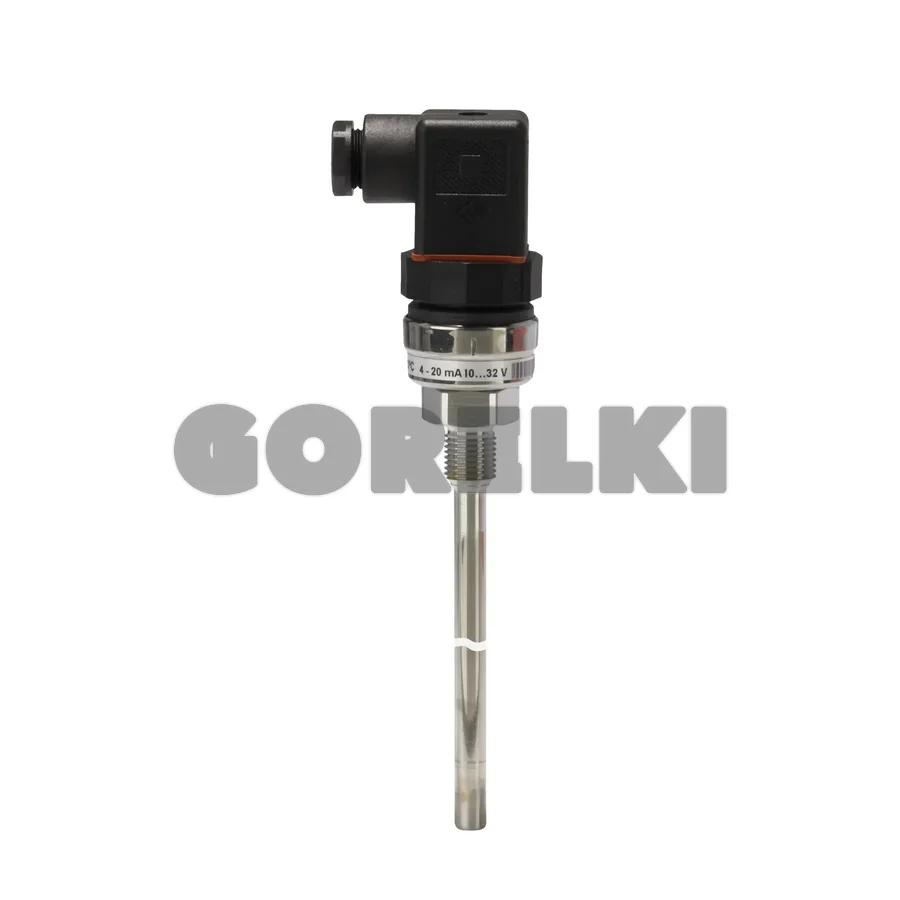

Датчик температуры Danfoss MBT 3560 084Z4059 для газового котла

Датчик температуры Danfoss 084Z4059 относится к типу NTC — терморезисторов с отрицательным температурным коэффициентом. В горелочном и котельном оборудовании такие датчики выполняют двойную функцию: передают автоматике управления сигнал о текущей температуре теплоносителя (или воздуха) для циклического регулирования мощности, а также участвуют в защитной цепи, отключая горелку при превышении допустимого нагрева. Сигнал от датчика поступает в топочный автомат или плату управления котла, которая на основании этого значения запускает или останавливает процесс горения и корректирует работу исполнительных механизмов. Подбор датчика этого типа ведётся прежде всего по номинальному сопротивлению при стандартной температуре (обычно 25 °C) и по характеристике зависимости сопротивления от температуры — эти параметры должны соответствовать модели установленной автоматики. Также важен конструктив: накладные датчики крепятся на поверхность трубы или пластины, погружные устанавливаются в гильзу в потоке среды, а уличные — в корпусе с защитой от внешних воздействий. При замене следует убедиться, что новый датчик совместим с управляющей платой по типу выходного сигнала (NTC-термистор, а не PTC или термопара), и обратить внимание на диапазон измеряемых температур — как правило, от -50 до +150 °C, но конкретное значение зависит от модели. Датчик Danfoss 084Z4059 представлен в каталоге под наименованием MBT 3560. Никаких дополнительных данных о его конструктивном исполнении, сопротивлении или диапазоне во входных сведениях не приведено, поэтому при подборе нужно сверяться с технической документацией на конкретную горелку или котёл, чтобы подтвердить соответствие. Датчики этого типа устанавливаются в цепь запроса тепла — их показания используются как для поддержания заданной температуры, так и для аварийного отключения при перегреве, поэтому крайне важно применять исправный элемент с точной характеристикой, предусмотренной производителем оборудования.
