Danfoss

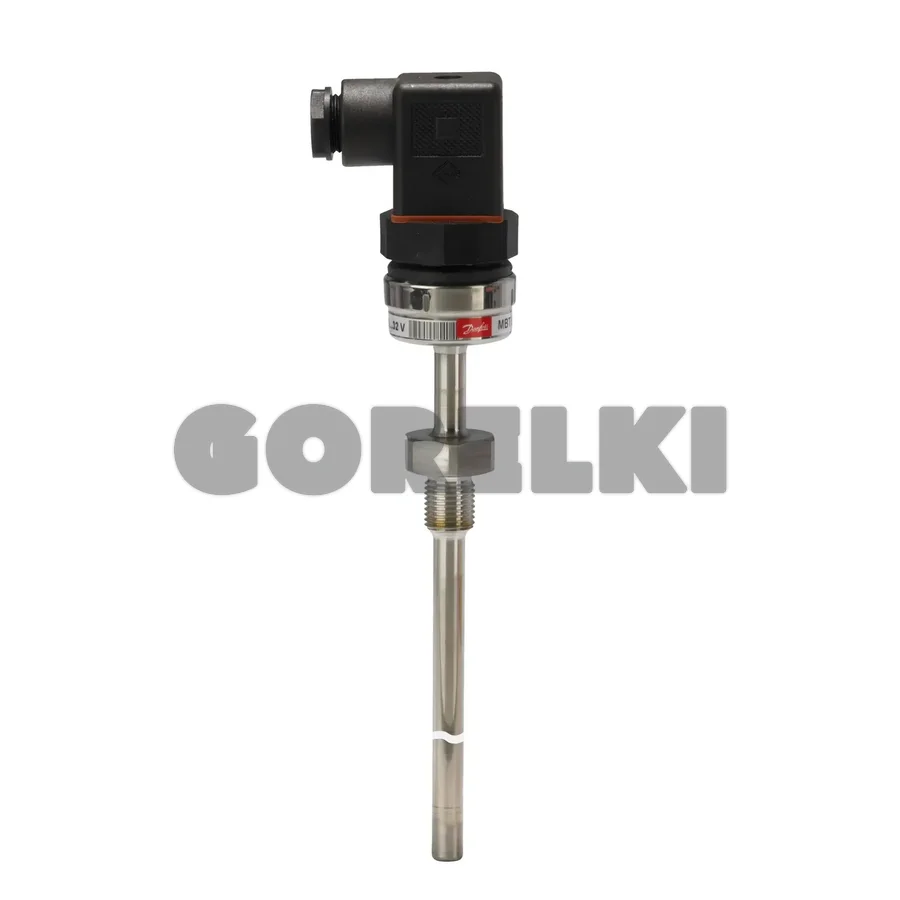

Датчик температуры Danfoss MBT 3560 084Z4036 для газового котла

34 780 ₽ под заказ
Цена и наличие обновлены 20.10.2026
Этой позиции нет на складе, она поставляется под заказ.

Срок зависит от поставщика и конкретного артикула. Уточните его у менеджера до оплаты заказа.

АртикулGOR-7618018
Артикул производителя084Z4036
ПроизводительDanfoss
КатегорияДатчики температуры NTC
ТипMBT 3560
СерияMBT3560
ТермоэлементНезаменяемый
Класс допуска< ± 1% FS
Диаметр гильзы8,0 мм
Степень защитыIP65
Тип погруженияфиксированный
Выходной сигналтоковый
Материал гильзыНержавеющая сталь AISI 316 Ti
Число элементов1 pc
Длина удлинителя33 мм
Тип присоединенияG
Выходной сигнал, мА4…20 мА
Диапазон настройки0…200 °C
Тип преобразователявстроенный
Длина наружней части33 мм
Напряжение питания, =10…32 В
Резьба присоединениянаружная
Длина погружной части100 мм
Измерительная вставкафиксированный
Класс допуска элемента< ± 1% FS
Материал присоединенияНержавеющая сталь
Сопротивление элемента1000 Ом
Стандарт присоединенияISO 228
Чувствительный элементPt1000
Диаметр защитной гильзы8 мм
Преобразователь сигналаВстроенный
Верх диапазона измерения200 °C
Материал защитной гильзыAISI 316 TI
Настройка преобразователя0…200 °C
Электрическое подключениеУгловой разъём
Размер электрического вводаPg 9
Резьба электрического вводанаружная и внутренняя
Длина погружной части гильзы100 мм
Тип присоединения к процессуG
Электрическое присоединениеDIN 43650/Pg 9
Тип чувствительного элементаплатиновый (Pt)
Стандарт электрического вводаEN 175301-803-A
Технологическое присоединениеВнешняя резьба G 1/4 A
Размер присоединения к процессу1/4
Стандарт присоединения к процессуISO 228-1-A
Напряжение питания постоянного тока10,00…32,00 В
Максиамльная температура окружающей среды85 °C
Диапазон измерения чувствительного элемента-50…200 °C

Ток на выходе этого датчика прямо пересчитывается в градусы: у Danfoss MBT 3560 с номером 084Z4036 шкала 0…200 °C, поэтому 4 мА это 0 °C, а 20 мА это 200 °C. Погружная часть 100 мм, гильза 8 мм из AISI 316 TI, внутри Pt1000 и встроенный преобразователь. Питают его постоянным током, от 10 до 32 В.

Шкала должна совпасть

Если в приборе для этого канала записана другая шкала, датчик будет мерить верно, а на экране появится неправда. Поэтому при замене сверяют не только номер, но и настройку канала: её называет наладчик или она записана в паспорте установки.

Что сравнить со снятым

  • Номер 084Z4036 на корпусе.
  • Глубина погружения 100 мм и наружная часть 33 мм над резьбой.
  • Резьба G 1/4 A, стандарт ISO 228-1-A.
  • Угловой разъём EN 175301-803-A, исполнение DIN 43650/Pg 9.

Условия работы

Корпус защищён по IP65, окружающая температура вокруг него не выше 85 °C. Элемент выдерживает измерение от -50 до 200 °C. Термоэлемент незаменяемый, поэтому при отказе Danfoss MBT 3560 ставят новый датчик в сборе, а старый не разбирают.
