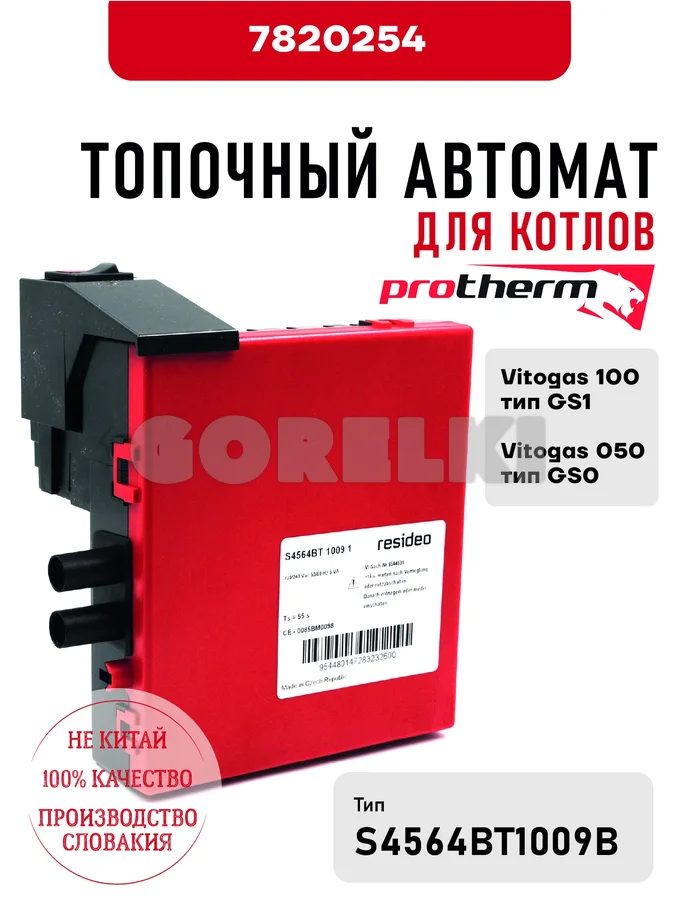

Блок управления Protherm для котлов Vitogas 100 тип GS1, Vitogas 050 тип GS0 7820254 для газового котла

Топочный автомат Protherm с артикулом 7820254 (также 534.412.709001) предназначен для установки на котлы Vitogas 100 типа GS1 и Vitogas 050 типа GS0. Это блок управления горением, который выполняет функции «мозга» горелочного устройства: управляет последовательностью розжига, контролирует наличие пламени, задаёт время предпродувки и безопасное время, а при отсутствии сигнала от датчика пламени переводит горелку в аварийную блокировку с ручным сбросом. Такие блоки работают в связке с целым рядом узлов горелки. По команде от термостата или контроллера котла автомат включает вентилятор для предпродувки, проверяет реле давления воздуха, затем подаёт питание на трансформатор розжига и открывает газовые клапаны. Стабильность пламени подтверждается ионизационным электродом (для газа) или фотодатчиком (для жидкого топлива); если в течение безопасного времени пламя не регистрируется, подача топлива прекращается. Кроме того, блок получает сигналы от реле давления газа и термостатов безопасности, блокируя работу при выходе параметров за пределы. Подбор топочного автомата этого типа ведётся строго по модели котла и виду топлива. Указанный артикул совместим с конкретными модификациями Vitogas — это следует проверить по маркировке оборудования перед заменой. При замене блока важно убедиться, что его электрические характеристики (напряжение питания, тип сигнала пламени) соответствуют штатной схеме котла, а также настроить параметры времени продувки и блокировки в соответствии с инструкцией производителя. Необходимо также проверить исправность датчика пламени и газовой арматуры, так как автомат лишь управляет ими, но не компенсирует их износ.
