Kromschroder

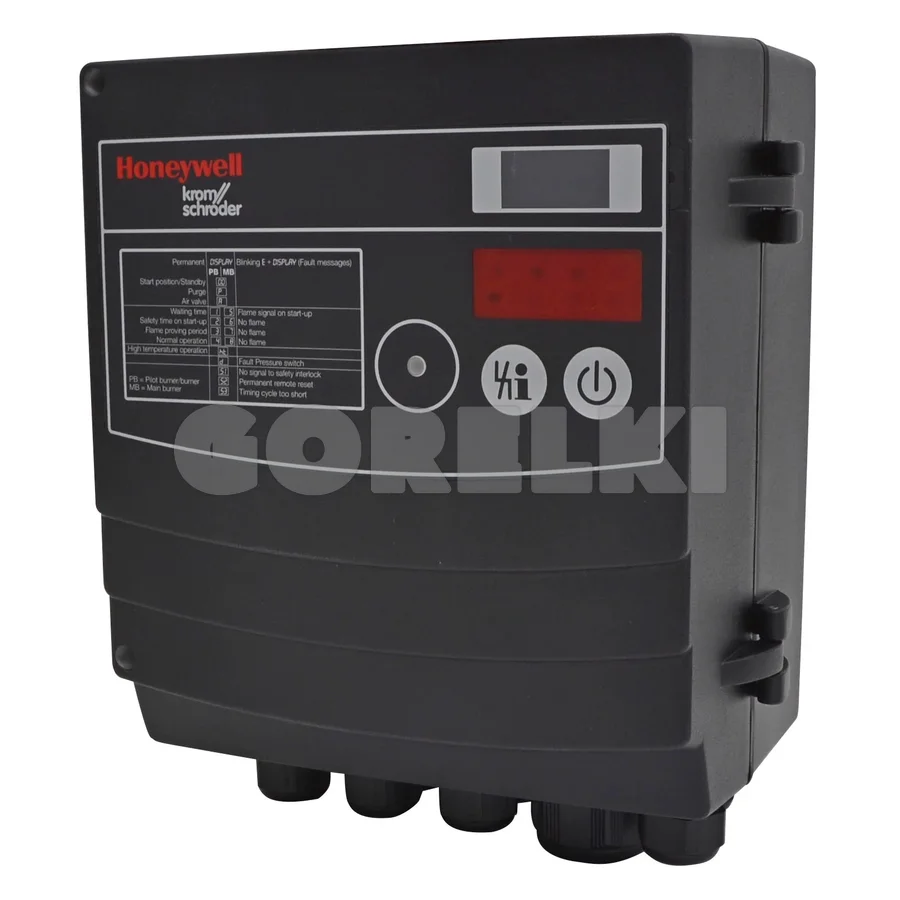

Блок управления Kromschroder BCU480W2P2C0D0000K1E0-/LM400WF3O0E0
547 340 ₽
в наличии
Цена и наличие обновлены 11.10.2026
| Артикул | GOR-7093929 |
|---|---|
| Артикул производителя | 88683252 |
| Производитель | Kromschroder |
| Категория | Блоки управления горением |
| Тип | Топочный автомат |
| Серия | BCU 480 |
| A043 Выбег | Выкл. |
| Упаковка | Индивидуальная упаковка |
| Частота сети | 50/60 Гц |
| A042 Время хода | 1 |
| Реле давления | Нет |
| Функция входа | Нет |
| Силовой модуль | Силовой модуль |
| A039 Время выбега | 0 |
| Электропитание | Через цепь безопасности |
| A081 Kromschroder Safety Link | Выкл. |
| Фланцевая плита | M32 |
| A074 Режим горения | Режим контроля пламени |
| A009 Повторный пуск | Нет |
| Штекерные разъёмы | С винтовыми клеммами |
| I061 Функция клеммы 1 | Пуск 1 |
| I062 Функция клеммы 2 | Сброс |
| I063 Функция клеммы 3 | Продувка |
| I064 Функция клеммы 4 | Воздух |
| I065 Функция клеммы 5 | Пуск 2 |
| I068 Функция клеммы 35 | Цепь безопасности |
| Напряжение питания | 230 В~ |
| A079 Пилотная горелка | Внешнее управление |
| I004 Контроль пламени | Ионизационный |
| A087 Продувка (по шине) | Через клемму |
| Дополнительный выход | Нет |
| Трансформатор розжига | 8 кВ, 20 мА, ПВ 19 % |
| I052 Функция контакта 95/96 | Сигнал работы горелки 1 |
| I053 Функция контакта 95/97 | Сигнал работы горелки 2 |
| I050 Функция контакта 80, 81/82 | Сигнал неисправности |
| I051 Функция контакта 90, 91/92 | Сигнал готовности |
| I054 Функция контакта 85/86, 87 | Сигнал воздуха |
| A078 Тип применения горелки | Горелка 1 и горелка 2 |
| Высокотемпературный режим | Нет |
| Блок контроля герметичности | Нет |
| A062 Минимальное время паузы tMP | 0 |
| A001 Порог отключения, горелка 1 | 2 |
| A002 Порог отключения, горелка 2 | 2 |
| A080 Связь по промышленной шине | Выкл. |
| A067 Время работы в ручном режиме | Ограничено 5 мин |
| A007 Число попыток пуска горелки 1 | 1 |
| A008 Число попыток пуска горелки 2 | 1 |
| Сервопривод воздушной заслонки | С управлением воздушным клапаном |
| A094 1-е безопасное время при пуске | 5 |
| A096 2-е безопасное время при пуске | 3 |
| A095 Время стабилизации пламени 1 tFS1 | 0 |
| A097 Время стабилизации пламени 2 tFS2 | 0 |
| A003 Контроль ложного сигнала пламени | В положении ожидания |
| A019 Безопасное время в рабочем режиме | 1 |
| A093 Время предварительного розжига tVZ | 0 |
| A061 Минимальное время работы горелки tB | 0 |
| A049 Сервопривод воздушной заслонки при пуске | Внешняя активация невозможна |
| A050 Сервопривод воздушной заслонки при неисправности | Возможна внешняя активация |
Kromschroder BCU 480 с полным обозначением BCU480W2P2C0D0000K1E0-/LM400WF3O0E0 и номером 88683252 это топочный автомат в корпусе для монтажа по месту. Он управляет, разжигает и контролирует газовые горелки с импульсным, модулируемым или ступенчатым регулированием, в этом исполнении сразу две горелки. Прибор ведёт обе горелки по одной программе.
Ключевые параметры исполнения
- Питание 230 В, 50/60 Гц, через цепь безопасности.
- Контроль пламени ионизационный.
- Встроенный трансформатор розжига 8 кВ, 20 мА, ПВ 19 %.
- Первое безопасное время при пуске 5 с, второе 3 с.
- В работе пламя должно восстановиться за 1 с, иначе газ перекрывается.
- По одной попытке пуска на горелку.
- Фланцевая плита M32, штекерные разъёмы с винтовыми клеммами.
Что назначено клеммам
Клемма 1 пуск первой горелки, клемма 5 пуск второй, клемма 2 сброс, клемма 3 продувка, клемма 4 воздух. Пилотная горелка управляется внешне, сервопривод воздушной заслонки работает с управлением воздушным клапаном.
Замена
Длинное обозначение описывает всю конфигурацию прибора. Сверяйте его целиком: приборы BCU 480 с другими символами в строке ведут себя иначе. Параметры читаются через оптический интерфейс в BCSoft, ручной режим ограничен 5 минутами. Сертификация ЕС, допуски FM и EAC, системы до SIL 3.
Контроль ложного сигнала пламени выполняется в положении ожидания.
