Двухступенчатый жидкотопливный насос горелок Weishaupt WL 10-20

Функциональная схема

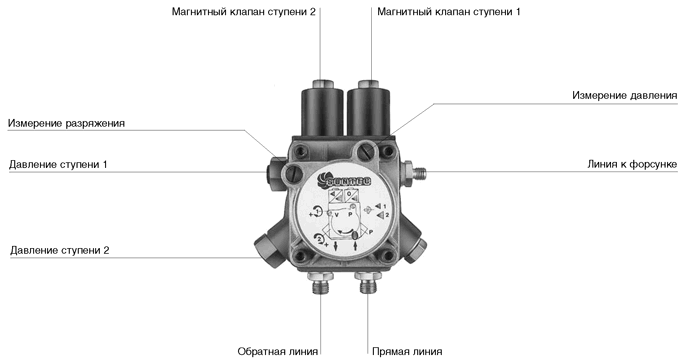

Двухступенчатый топливный насос имеет два запорных магнитных клапана: для ступени 1 (нормально закрытый) и для ступени 2 (нормально открытый). Для каждой из двух ступеней давление или разрежение насоса может быть измерено при подключении манометра или мановакуумметра.

В конце форсуночного штока имеется быстродействующий запорный клапан, открывающийся при минимальном давлении топлива 6 бар и закрывающийся при остановке топливного насоса.

Двухступенчатый жидкотопливный насос - принцип работы

Компоненты системы подачи жидкого топлива

Задачей жидкотопливного насоса является подача топлива из бака на горелку Weishaupt и создание необходимого давления распыления. Встроенный в насос нормально закрытый магнитный запорный клапан регулирует подачу топлива на форсунку.

От насоса топливо проходит через напорную линию к форсуночному блоку и к самой форсунке.

При прохождении через форсунку топливо распыляется до мельчайших капелек. С помощью подпорной шайбы в пламенной голове происходит тщательное смешивание топлива с воздухом, и образуется воспламеняющаяся смесь.
