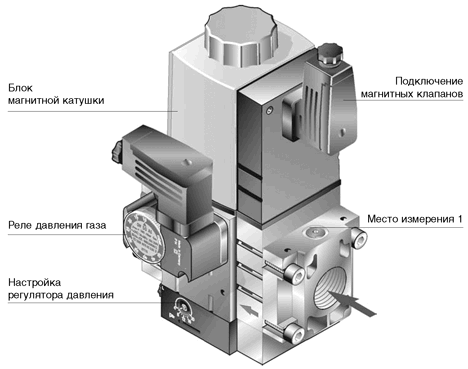

Многофункциональный газовый мультиблок W-MF 507/512
После открытия шарового крана газ направляется через встроенный фильтрующий элемент к нормально-закрытым магнитным клапанам. При подаче напряжения на обе магнитные катушки оба седла клапана открываются и происходит подача газа. При открытых клапанах газ проходит через встроенный серворегулятор давления. Он обеспечивает постоянное регулировочное давление и тем самым равномерный расход газа. В месте измерения 1 измеряется давление на входе, в месте измерения 2-давление между двумя седлами клапанов, в месте измерения 3-давление настройки серворегулятора давления. Реле давления газа устанавливается в месте измерения 2, т.е. между двумя седлами клапанов.
Многофункциональный газовый мультиблок W-MF 507/512 - принцип работыЭлемент регулирования давления с серворегулятором давления выравнивает колебания давления в сети. При настройке давления на серворегуляторе давления настраивается необходимое выходное давление. Принцип действия регулятора: При открытии обеих тарелок клапанов входное давление 1 через канал в регулировочной тарелке 2 действует на мембрану регулятора давления газа 3 снизу, и регулировочная тарелка 4 открывается. Выходное давление повышается и через канал управления 5 действует на мембрану серворегулятора давления. Если выходное давление оказывается выше давления, настроенного на серворегуляторе давления, мембрана серворегулятора открывает соединительный канал 6. Давление под мембраной регулятора давления снижается, и тарелка слегка закрывается. Если выходное давление становится слишком низким, мембрана серворегулятора давления закрывает соединительный канал 6. Благодаря демпфированному каналу в регулировочной тарелке 2 под воздействием входного давления возможно дальнейшее открытие тарелки. Положение покоя
Рабочее положение
