Устройства подогрева топлива

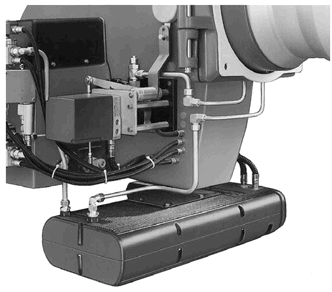

Устройство электрического подогрева топлива, установленное на горелке Weishaupt

У горелок Weishaupt, работающих на мазуте, для его распыления необходимо разогреть топливо до необходимой температуры. Существуют различные станции предварительного подогрева мазута.

У тепловых установок, имеющих станцию предварительного подогрева при помощи теплоносителя для разогрева мазута необходимы следующие минимальные давления и температуры теплоносителя:

пар - давлением больше 7,5 бар горячая вода - температура 180 - 200°С масло - температура 200 - 300°С

Эти параметры необходимы для разогрева мазута до требуемых вязкости и температуры.

Комбинированное устройство предварительного подогрева состоит из одной станции предварительного подогрева при помощи теплоносителя (средой) и одной станции предварительного подогрева при помощи электричества.

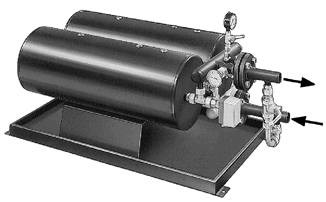

Станция подогрева теплоносителем (средой)

Станция электрического подогрева топлива
